詳細情報 |
|||
| 出力数: | 6 | トポロジー: | 向上させなさい（倍力） |
|---|---|---|---|
| 電圧-供給（最高）: | 24V | 電圧 - 電源 (最小): | 4.5V |
| 現在-出力/チャネル: | 30mA | 動作温度: | -40°C ~ 85°C (TA) |
| 頻度: | 300kHz | 1MHz | 内部スイッチ: | そうだ |
| ハイライト: | TPS61183RTJT,TPS61183RTJT LEDドライバーIC |
||
製品の説明

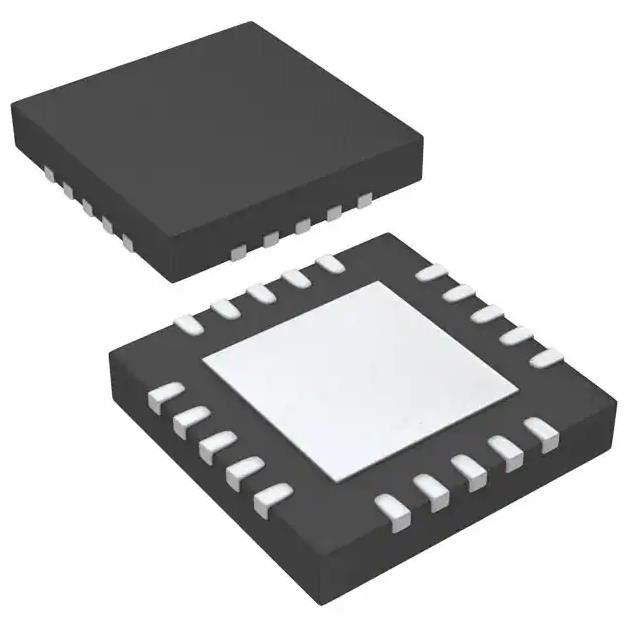

TPS61183RTJT LEDドライバIC 6出力DC調節器 ステップアップPWMディミング 30mA
仕様 TPS61183RTJT
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| LEDドライバ | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| タイプ | DC DC調節器 |
| トポロジー | ステップアップ (ブース) |
| 内部スイッチ (s) | そうだ |
| 出力数 | 6 |
| 電圧 - 供給 (分) | 4.5V |
| 電圧 - 供給 (最大) | 24V |
| 電圧 - 出力 | 38V |
| 電流 - 出力/チャネル | 30mA |
| 頻度 | 300kHz ~ 1MHz |
| 暗くする | PWM |
| 申請 | バックライト |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 20-WFQFN 露出パッド |
| 供給者のデバイスパッケージ | 20-QFN (4x4) |
| 基本製品番号 | TPS61183 について |
特徴 TPS61183RTJT
• 4.5Vから24Vの入力電圧
● 38V 最大出力電圧
• 組み込み 2A 40V MOSFET
• 280kHz から 1MHz の プログラム可能な 切り替える 周波数
• WLED電圧に適応するブースト出力
• PWM の 幅広く 暗く する 周波数帯
直接PWMモードでは100Hzから50KHz
周波数プログラム可能なモードでは 100 Hz から 22 KHz
• 20 kHz で 100:1 の 暗くなる 比率
• 200 Hz での 10000:1 暗示比 (直接 PWM モード)
• 小さい 外部 部品
• 統合ループ補償
• 最大30mAの6つの電流シンク
1.5% (典型的な) 現在のマッチング
• PWM 照明 インターフェイス コントロール
• PWM プログラム可能なモード 明るさ暗化方法または直接 PWM 暗化方法
• 4000V HBM ESD 保護
• プログラム できる 過電圧 限界値
• WLED オープン・ショート・プロテクション
• 熱停止
適用する TPS61183RTJT
• ノートブック
• タブレット
• モニター
• 産業用PC
• 人間 機械 インターフェース スクリーン
•ATM
• 魚探知器
環境と輸出分類TPS61183RTJT
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 2 (1年) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
