詳細情報 |
|||
| 申請: | 照明 | 出力数: | 1 |
|---|---|---|---|
| 電圧 - 電源 (最小): | 4.5V | 電圧-供給（最高）: | 42V |
| 電圧-出力: | 45V | 現在-出力/チャネル: | 1.5a |
| 頻度: | 100kHz～2MHz | 暗くする: | アナログ、PWM |
| ハイライト: | TPS92513DGQR,TPS92513DGQR LEDドライバーIC |
||
製品の説明

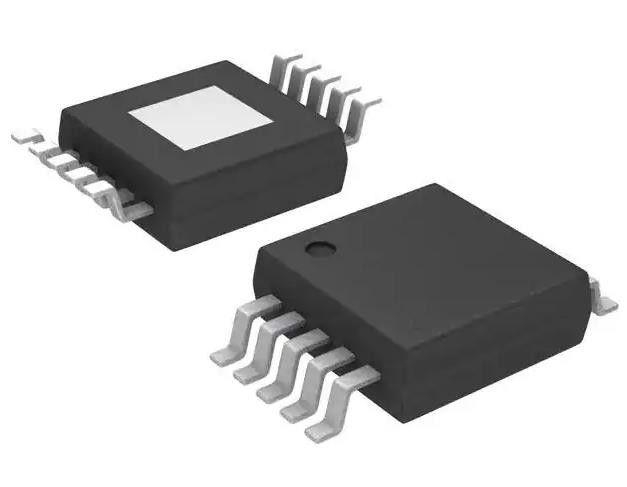

TPS92513DGQR LEDドライバIC 1 アウトपुटレギュレーター ステップダウン アナログ PWM 暗化 1.5A
仕様 TPS92513DGQR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| LEDドライバ | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| タイプ | DC DC調節器 |
| トポロジー | ステップダウン (バック) |
| 内部スイッチ (s) | そうだ |
| 出力数 | 1 |
| 電圧 - 供給 (分) | 4.5V |
| 電圧 - 供給 (最大) | 42V |
| 電圧 - 出力 | 45V |
| 電流 - 出力/チャネル | 1.5A |
| 頻度 | 100kHz~2MHz |
| 暗くする | アナログ,PWM |
| 申請 | 照明 |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 10-PowerTFSOP, 10-MSOP (0.118",3.00mm 幅) |
| 供給者のデバイスパッケージ | 10-HVSSOP |
| 基本製品番号 | TPS92513 |
特徴 TPS92513DGQR
* 組み込み 220mQ ハイサイド MOSFET
* TPS92513HVでは4.5Vから42Vの入力電圧範囲 (TPS92513HVでは4.5Vから60V)
* 0V~300mV 調節可能電圧基準
* +5% LED 電流精度
* 100kHz から 2MHz 切換周波数帯
*専用PWMディミング入力
* 調節可能な低電圧ロックアウト
* 過電流保護
* 過熱防止
* MSOP-10 パッケージとPowerPADTM
適用する TPS92513DGQR
• 道路 の 照明
• 緊急/出口照明
• 一般的な産業用および商業用照明
• 小売業の照明
• 装置 の 照明
• 交通 照明
• 運河 の 手紙
• 軽いバー
環境と輸出分類TPS92513DGQR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
