詳細情報 |
|||
| 回路数: | 1 | 出力型: | 差動 |
|---|---|---|---|
| スルーレート: | 3400V/μs | -3db帯域幅: | 1.35 GHz |
| 現在-入れられたバイアス: | 23 µA | 電圧-入れられたオフセット: | 150 µV |
| 電流 - 供給: | 34mA | 現在-出力/チャネル: | 30 mA |
| ハイライト: | ADA4930-1YCPZ-R7,ADA4930-1YCPZ-R7 ディフェリエンシャルアンプIC |
||
製品の説明

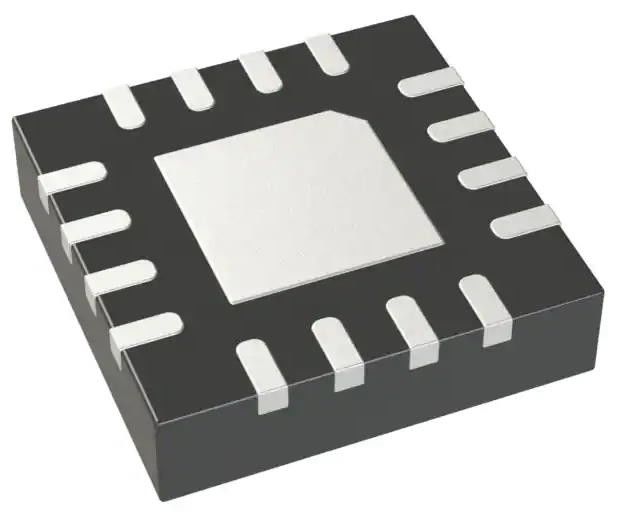

ADA4930-1YCPZ-R7 差分増幅器 1回路差分 16-LFCSP-VQ (3x3)
仕様 ADA4930-1YCPZ-R7
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 線形 | |
| 増幅器 | |
| 計器,OPアンプ,バッファアンプ | |
| Mfr | アナログ・デバイスズ |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 増幅器のタイプ | 差分 |
| 回路数 | 1 |
| 出力型 | 差分 |
| 流産率 | 3400V/μs |
| -3dB帯域幅 | 1.35 GHz |
| 電流 - 入力バイアス | 23 μA |
| 電圧 - 入力オフセット | 150 μV |
| 電流 - 供給 | 34mA |
| 電流 - 出力/チャネル | 30mA |
| 電圧 - 供給範囲 (分) | 3.3V |
| 電圧 - 供給範囲 (最大) | 5V |
| 動作温度 | -40°C ~ 105°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-VFQFN 露出パッド,CSP |
| 供給者のデバイスパッケージ | 16-LFCSP-VQ (3x3) |
| 基本製品番号 | ADA4930 |
特徴 ADA4930-1YCPZ-R7
*低入力電圧ノイズ: 1.2 nV/√Hz
* 低コモンモード出力: 単一電源で0.9V
* 極低な調和歪み
−104 dBc HD2 10 MHz で
−79 dBc HD2 70 MHz で
−73 dBc HD2 100 MHz で
−101 dBc HD3 10 MHz で
−82 dBc HD3 70 MHz で
−75 dBc HD3 100 MHz で
* 高速
−3 dB バンド幅 1.35 GHz,G = 1
* スローレート: 3400V/μs,25%から75%
* 380MHzまで0.1dB増平度
* 1.5 ns の高速オーバードライブ復旧
* 0.5 mV 典型的なオフセット電圧
* 外部調節可能な増幅
* 微分対微分または単端対微分演算
* 調節可能な出力コンモンモード電圧
* 単電源で動作する: 3.3Vまたは5V
適用する ADA4930-1YCPZ-R7
* ADC ドライバー
* 単端から微分変換器
* IFとベースバンドの増幅ブロック
* 微分バッファ
* ラインドライバー
環境と輸出分類ADA4930-1YCPZ-R7
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
