詳細情報 |
|||
| チャンネル数: | 2 | 入力-側面1/Side 2: | 2/0 |
|---|---|---|---|
| チャンネルタイプ: | 一方向 | 電圧-分離: | 2500Vrms |
| 共通モード一時的な免除（分）: | 25kV/µs | データレート: | 25Mbps |
| 伝搬遅延のtpLH/tpHL （最高）: | 45nm,45nm | 脈拍幅のゆがみ（最高）: | 3ns |
| ハイライト: | ADUM1200CRZ,ADUM1200CRZ デジタルアイソレーターIC |
||
製品の説明

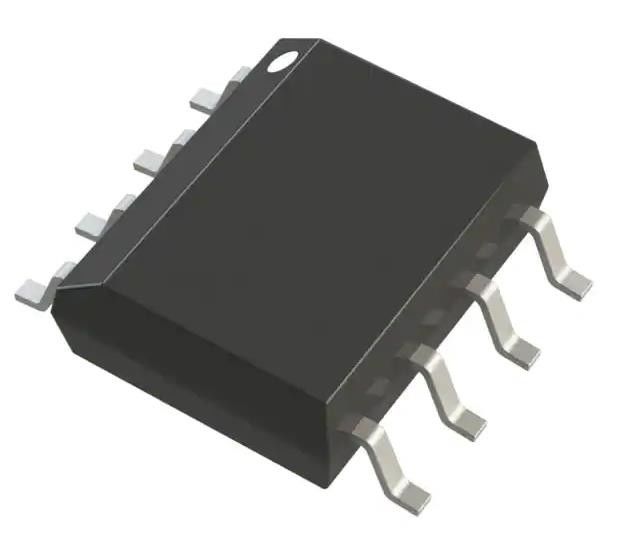

ADUM1200CRZ 一般用途デジタル隔離器 2500Vrms 2チャンネル 25Mbps 25kV/μs
仕様ADUM1200CRZ
| タイプ | 記述 |
| カテゴリー | 隔離器 |
| デジタル・アイソレーター | |
| Mfr | アナログ・デバイスズ |
| シリーズ | iCoupler® |
| パッケージ | トューブ |
| テクノロジー | 磁気結合 |
| タイプ | 一般的な目的 |
| 孤立 し た 力 | 違う |
| チャンネル数 | 2 |
| 入力 - ページ1/ページ2 | 2/0 年齢 |
| チャンネルタイプ | 一方向 |
| 電圧 - 隔離 | 2500Vrms |
| 一般モード 臨時免疫力 (分) | 25kV/μs |
| データレート | 25Mbps |
| 増殖遅延 tpLH / tpHL (最大) | 45nm,45nm |
| パルス幅歪み (最大) | 3ns |
| 昇降時間 (種類) | 2.5ns,2.5ns |
| 電圧 - 供給 | 2.7V~5.5V |
| 動作温度 | -40°C ~ 105°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-SOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 8-SOIC |
| 基本製品番号 | ADUM1200 |
特徴 ADUM1200CRZ
* 狭いボディ,RoHS対応,SOIC8鉛パッケージ
* 低電力の操作
- 5V 動作
- 1チャンネルあたり最大1.1mA 0 Mbps から 2 Mbps
- チャンネルあたり最大10 Mbpsで3.7 mA
- チャンネルあたり8.2mA 最大25Mbps
- 3V 動作
- 0.8 mA/チャンネル 最大0 Mbpsから2 Mbps
- チャンネルあたり最大10 Mbpsで2.2 mA
- チャンネルあたり最大25Mbpsで4.8mA
* 双方向通信
* 3V/5Vレベル変換
*高温操作: 125°C
* 高データレート:DCから25 Mbps (NRZ)
*正確なタイミング特性
- 3 ns 最大パルス幅歪み
- 3 ns 最大チャンネル対チャンネルマッチング
* 高常態一時抵抗性: > 25 kV/μs
* 安全性及び規制の承認
- UL認定
- UL 1577 CSA コンポーネント 承認 通知 5A VDE 適合証明書
- DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
- VIORM = 560Vピーク
* 自動車用途に適しています
適用する ADUM1200CRZ
* サイズ・クリティカル・マルチチャネル・アイソレーション
* SPI インターフェイス/データコンバータ 隔離
* RS-232/RS-422/RS-485トランシーバー隔離
* デジタルフィールドバス隔離
* ハイブリッド 電動 車両,電池 モニター,モーター ドライブ
環境と輸出分類ADUM1200CRZ
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
