詳細情報 |
|||
| アンプのタイプ: | 孤立 | 回路数: | 1 |
|---|---|---|---|
| 出力型: | 差動 | -3db帯域幅: | 100kHz |
| 電圧-入れられたオフセット: | 200 µV | 電流 - 供給: | 5.4mA |
| 現在-出力/チャネル: | 20 mA | 電圧-供給のスパン（分）: | 2.7 V |
| ハイライト: | AMC1200STDUBRQ1,AMC1200STDUBRQ1 隔離アンプIC |
||
製品の説明

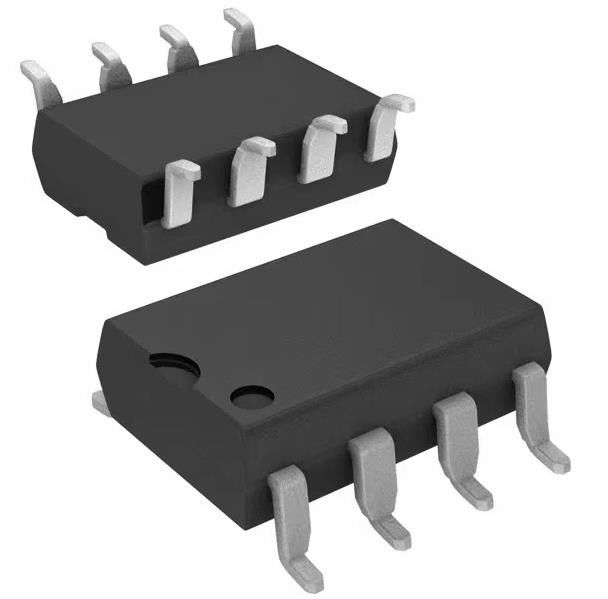

AMC1200STDUBRQ1 隔離増幅器 1回路差 8-SOP
仕様AMC1200STDUBRQ1
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 線形 | |
| 増幅器 | |
| 計器,OPアンプ,バッファアンプ | |
| Mfr | テキサス・インストラクション |
| シリーズ | 自動車,AEC-Q100 |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 増幅器のタイプ | 孤立 |
| 回路数 | 1 |
| 出力型 | 差分 |
| 流産率 | - |
| -3dB帯域幅 | 100kHz |
| 電圧 - 入力オフセット | 200 μV |
| 電流 - 供給 | 5.4mA |
| 電流 - 出力/チャネル | 20mA |
| 電圧 - 供給範囲 (分) | 2.7V |
| 電圧 - 供給範囲 (最大) | 5.5V |
| 動作温度 | -40°C ~ 105°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-SMD,ガイルウィング |
| 供給者のデバイスパッケージ | 8-SOP |
| 基本製品番号 | AMC1200 |
特徴 AMC1200STDUBRQ1
• 自動車用用途に適しています
■AEC-Q100 資格:
温度2級:40°Cから105°C
HBM ESD分類レベルH2
CDM ESD分類レベルC3B
・ ±250mV 入力電圧範囲 シャント抵抗に最適化
• 非常に低い非線形性:0.075% (最大) 5V高側電源で
低オフセットエラー: 1.5 mV (最大)
• 低騒音: 3.1 mVRMS (典型)
低高側電流: 5 V で 8 mA (最大)
• 入力帯域幅: 60 kHz (分)
固定 増幅: 8 (0.5% 正確)
●高常態拒絶比:108 dB (典型)
●3.3V 低電圧で動作する
• 認証されたガルバン隔離:
UL1577 と VDE V 0884-10 承認
断熱電圧: 4250 VPEAK
工作電圧:1200 VPEAK
臨時抵抗力: 10kV/μs (分)
• 定数電圧での典型的10年間の使用寿命 (アプリケーションレポート,SLLA197参照)
適用する AMC1200STDUBRQ1
• 孤立したシャント抵抗基の電流または電圧
検知する
引力インバーター
機内充電器
DC-DCコンバーター
バッテリー管理システム
環境と輸出分類AMC1200STDUBRQ1
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
