詳細情報 |
|||
| タイプ: | ボタン | 入力数: | 7まで |
|---|---|---|---|
| LEDの運転者チャネル: | 5まで | インターフェース: | I2C |
| 電圧 - 供給: | 1.8V~5.5V | 動作温度: | -40°C ~ 85°C |
| パッケージ/ケース: | 14-SOIC (0.154",3.90mm 幅) | 基本製品番号: | AT42QT1070 |
| ハイライト: | AT42QT1070-SSUR,AT42QT1070-SSUR 電子ICチップ |
||
製品の説明

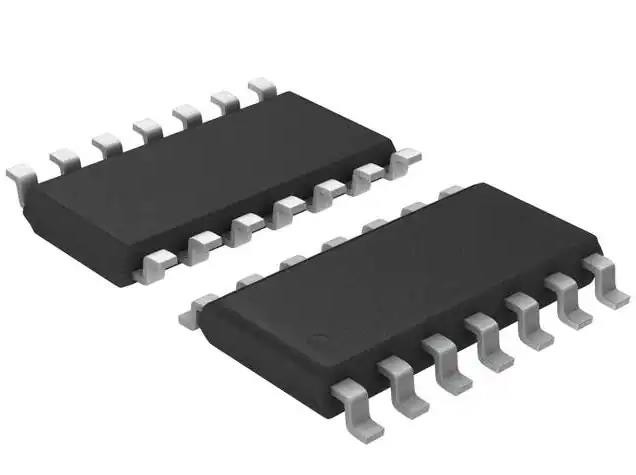

AT42QT1070-SSUR 電子ICチップ 容量タッチボタン 14-SOIC
仕様AT42QT1070-SSUR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| インターフェース | |
| センサー,容量感触 | |
| Mfr | マイクロチップ技術 |
| シリーズ | QTouchTM |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| タイプ | ボタン |
| 接近検出 | 違う |
| 入力数 | 7まで |
| LEDドライバーチャネル | 5まで |
| インターフェース | I2C |
| 決議 | - |
| 電圧 - 供給 | 1.8V~5.5V |
| 電流 - 供給 | - |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 14-SOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 14-SOIC |
| 基本製品番号 | AT42QT1070 |
特徴 AT42QT1070-SSUR
* 設定:
* 通信モード
* スタンドアローンモード
* キー数:
*通信モード: 1 〜 7 キーを (または 1 〜 6 キーを加えてガードチャネル)
* スタンドアロンモード: 1 4 キーを加えてキー0の固定ガードチャネル
* I/O ライン数:
* スタンドアロンモード: 5出力
* 技術:
* 特許付き 広範囲の周波数帯の電荷転送
* キースケープサイズ:
* 6mm x 6mm以上 (パネルの厚さによって異なります) 幅広く異なるサイズと形が可能です
* 必要な層:
* 一人
* 電極材料:
* 彫刻された銅; 銀; 炭素; インディウムチン酸化物 (ITO)
* パネルの材料:
* プラスチック; ガラス; 複合材料; 塗装された表面 (粒子密度低い金属塗料も可能)
* パネルの厚さ:
*最大10mmのガラス;最大5mmのプラスチック (電極の大きさによって)
* 鍵感度:
* コムズモード: I2 C対応インターフェイスで簡単なコマンドで個別に設定できます
* スタンドアロンモード:設定は固定されています
* インターフェース:
* I2C対応のスレーブモード (400 kHz) 離散検出出力
* 信号処理:
*自己校正
* 自動漂流補償
* 騒音フィルタリング
*近隣キー抑制® (AKS®) 可能な最大3つのグループ
* パワー:
*1.8V 5.5V
* パッケージ:
* 14ピンSOIC RoHS対応IC
*20ピンVQFN RoHS対応IC
適用する AT42QT1070-SSUR
AT42QT1070 (QT1070) はデジタルバーストモード充電転送 (QTTM) 容量センサードライバである.デバイスはモードに応じて1〜7つのキーを感知することができる.
環境と輸出分類AT42QT1070-SSUR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
