詳細情報 |
|||
| トランジスタタイプ: | NPN | 現在-コレクター（（最高） IC）: | 0.125 |
|---|---|---|---|
| 電圧-コレクターのエミッターの故障（最高）: | 50V | Vceの飽和（最高） @ Ib、IC: | 240mV @ 100mA, 2A |
| 現在-コレクターの締切り（最高）: | 1μA (ICBO) | DCの現在の利益（hFE） （分） @ IC、Vce: | 200 @ 100mA 2V |
| パワー - マックス: | 1.3 W | 頻度-転移: | 380MHz |
| ハイライト: | CPH6223-TL-E,CPH6223-TL-E NPN 二極トランジスタ |
||
製品の説明

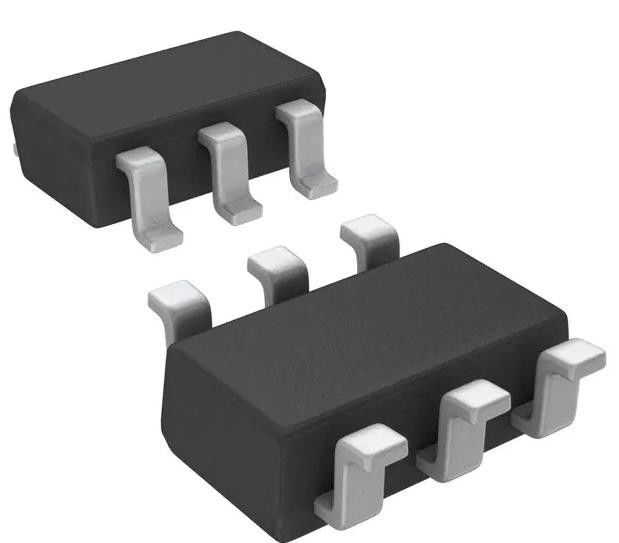

CPH6223-TL-E 双極トランジスタ NPN 50 V 3 A 380MHz 1.3 W 表面マウント 6-CPH
仕様CPH6223-TL-E
| タイプ | 記述 |
| カテゴリー | 離散半導体製品 |
| トランジスタ | |
| 双極性 (BJT) | |
| 単極性トランジスタ | |
| Mfr | 一半 |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| トランジスタタイプ | NPN |
| 電流 - コレクター (Ic) (最大) | 0.125 |
| 電圧 - コレクターエミッター分解 (最大) | 50V |
| Vce 飽和度 (最大) @ Ib, Ic | 240mV @ 100mA, 2A |
| 電流 - コレクターの切断値 (最大) | 1μA (ICBO) |
| DC電流増幅 (hFE) (分) @ Ic, Vce | 200 @ 100mA 2V |
| パワー - マックス | 1.3W |
| 頻度 - 移行 | 380MHz |
| 動作温度 | 150°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | SC-74,SOT-457 |
| 供給者のデバイスパッケージ | 6CPH |
| 基本製品番号 | CPH6223 |
特徴 CPH6223-TL-E
* MBIT プロセスの採用
* 大電流容量
* コレクターからエミッターへの低飽和電圧
* 高速切り替え
* 超小型のパッケージは,最終製品の小型化を促進します (マウントの高さ:0.9mm)
* 許容される高電力消耗
* これらはPb−フリーデバイスです
適用する CPH6223-TL-E
* DC−DC変換機,リレードライバー,ランプドライバー,モータードライバー,ストロブ
環境と輸出分類CPH6223-TL-E
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.29.0075 |
