詳細情報 |
|||
| コンフィギュレーション: | 2 N-Channel （二重） | FETの特徴: | 論理のレベルのゲート |
|---|---|---|---|
| 流出電圧から源電圧 (Vdss): | 30V | 電流 - 連続流出 (Id) @ 25°C: | 10A |
| Rdsオン (最大) @ Id, Vgs: | 20mOhm @ 8.5A, 10V | Vgs(th) (最大) @ Id: | 3V @ 250µA |
| ゲート充満（（最高） Qg） @ Vgs: | 10.5nC @ 10V | 入れられたキャパシタンス（（最高） Ciss） @ Vds: | 478.9pF @ 16V |
製品の説明

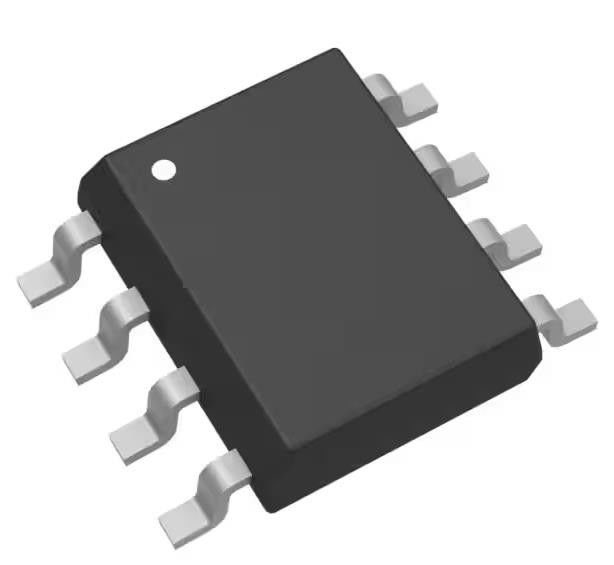

DMG4822SSD-13 モスフェット配列 30V 10A 1.42W電子ICチップ表面マウント 8-SO
仕様 DMG4822SSD-13
| タイプ | 記述 |
| カテゴリー | 離散半導体製品 |
| トランジスタ | |
| FET,MOSFET | |
| FET,MOSFET配列 | |
| Mfr | ディオード組み込み |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| テクノロジー | MOSFET (金属酸化物) |
| 構成 | 2 Nチャンネル (ダブル) |
| FET 特徴 | ロジックレベルゲート |
| 流出から源への電圧 (Vdss) | 30V |
| 電流 - 連続流出 (Id) @ 25°C | 10A |
| Rdsオン (最大) @ Id, Vgs | 20mOhm @ 8.5A, 10V |
| Vgs(th) (最大) @ Id | 3V @ 250μA |
| ゲートチャージ (Qg) (最大) @ Vgs | 10.5nC @ 10V |
| 入力容量 (Ciss) (最大) @ Vds | 478.9pF @ 16V |
| パワー - マックス | 1.42W |
| 動作温度 | -55°C ~ 150°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-SOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 8-SO |
| 基本製品番号 | DMG4822 |
特徴 DMG4822SSD-13
* 抵抗が低い
* 低入力容量
* 低入力/出力漏れ
* ゲート抵抗が低い
* 速やかな切り替え速度
*完全に鉛無し,完全にRoHS対応 (注1)
*ハロゲンとアンチモンなし. 緑色装置 (注3)
適用する DMG4822SSD-13
* 一般用途インターフェーススイッチ
* 電力管理機能
* DC-DCコンバーター
* アナログスイッチ
環境と輸出分類DMG4822SSD-13
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
