詳細情報 |
|||
| トランジスタタイプ: | PNP - 偏見がある | 現在-コレクター（（最高） IC）: | 100 mA |
|---|---|---|---|
| 電圧-コレクターのエミッターの故障（最高）: | 50V | 抵抗器-基盤（R1）: | 4.7キロオーム |
| 抵抗器-エミッターの基盤（R2）: | 10のkOhms | DCの現在の利益（hFE） （分） @ IC、Vce: | 30 @ 10mA 5V |
| Vceの飽和（最高） @ Ib、IC: | 300mV @ 500µA、10mA | 現在-コレクターの締切り（最高）: | 500nA |
製品の説明

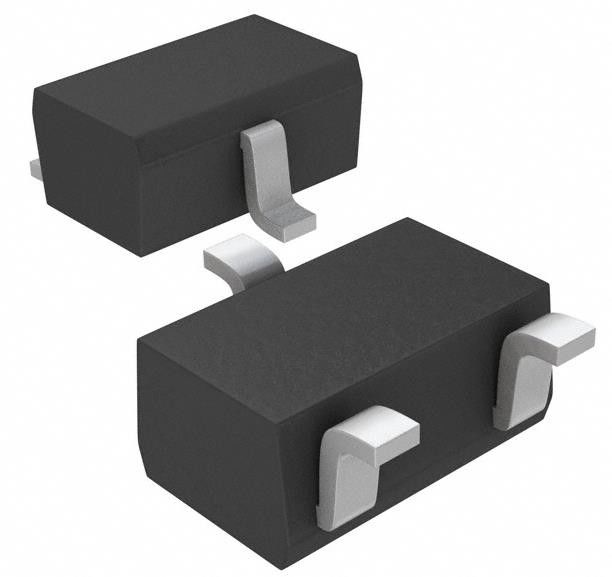

DTC143XUA-T106 バイアス型バイポラールトランジスタ NPN 50 V 100 mA 250 MHz 200 mW
仕様 DTC143XUA-T106
| タイプ | 記述 |
| カテゴリー | 離散半導体製品 |
| トランジスタ | |
| 双極性 (BJT) | |
| 単一のバイアスバイアスバイアストランジスタ | |
| Mfr | ローム半導体 |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| トランジスタタイプ | NPN - 偏見がある |
| 電流 - コレクター (Ic) (最大) | 100mA |
| 電圧 - コレクターエミッター分解 (最大) | 50V |
| 抵抗 - ベース (R1) | 4.7kOhms |
| レジスタ - エミッターベース (R2) | 10キロオム |
| DC電流増幅 (hFE) (分) @ Ic, Vce | 30 @ 10mA 5V |
| Vce 飽和度 (最大) @ Ib, Ic | 300mV @ 500μA, 10mA |
| 電流 - コレクターの切断値 (最大) | 500nA |
| 頻度 - 移行 | 250 MHz |
| パワー - マックス | 200mW |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | SC-70,SOT-323 |
| 供給者のデバイスパッケージ | UMT3 |
| 基本製品番号 | DTC143 |
特徴 DTC143XUA-T106
1) 内蔵バイアス抵抗
2) 内蔵バイアスレジスタは,外部入力レジスタを接続することなくインバーター回路の構成を可能にします (内部回路を参照).
3) オン/オフ条件のみを操作のために設定し,回路設計を容易にする.
4) 補完PNPタイプ:DTA143Xシリーズ
適用する DTC143XUA-T106
インバーター,インターフェイス,ドライバ
環境と輸出分類DTC143XUA-T106
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.21.0075 |
