詳細情報 |
|||
| トランジスタタイプ: | PNP - 偏見がある | 頻度-転移: | 250 MHz |
|---|---|---|---|
| 電圧-コレクターのエミッターの故障（最高）: | 50V | 抵抗器-基盤（R1）: | 1 kOhms |
| 抵抗器-エミッターの基盤（R2）: | 1 kOhms | DCの現在の利益（hFE） （分） @ IC、Vce: | 33 @ 50mA 5V |
| Vceの飽和（最高） @ Ib、IC: | 300mV @ 250μA, 5mA | 現在-コレクター（（最高） IC）: | 500nA |
製品の説明

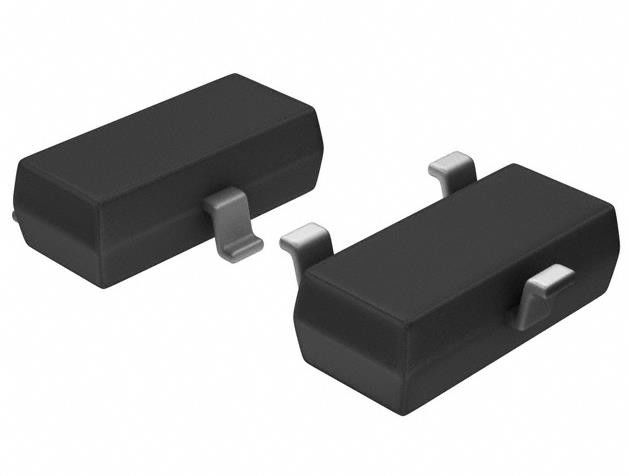

DTD113EK T146 バイアス型バイポラートランジスタ 50 V 500 mA 200 MHz 200 mW
仕様 DTD113EK T146
| タイプ | 記述 |
| カテゴリー | 離散半導体製品 |
| トランジスタ | |
| 双極性 (BJT) | |
| 単一のバイアスバイアスバイアストランジスタ | |
| Mfr | ローム半導体 |
| シリーズ | 自動車,AEC-Q101 |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| トランジスタタイプ | NPN - 偏見がある |
| 電流 - コレクター (Ic) (最大) | 500mA |
| 電圧 - コレクターエミッター分解 (最大) | 50V |
| 抵抗 - ベース (R1) | 1キロオムス |
| レジスタ - エミッターベース (R2) | 1キロオムス |
| DC電流増幅 (hFE) (分) @ Ic, Vce | 33 @ 50mA 5V |
| Vce 飽和度 (最大) @ Ib, Ic | 300mV @ 2.5mA, 50mA |
| 電流 - コレクターの切断値 (最大) | 500nA |
| 頻度 - 移行 | 200 MHz |
| パワー - マックス | 200mW |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | TO-236-3,SC-59,SOT-23-3 |
| 供給者のデバイスパッケージ | SMT3 |
| 基本製品番号 | DTD113 |
特徴 DTD113EK T146
1) 内蔵バイアスレジスタ,R1 = R2 = 1kW
2) 内蔵バイアスレジスタは,外部入力レジスタを接続することなくインバーター回路の構成を可能にします (内部回路を参照).
3) バイアスレジスタは,負のバイアスを可能にする完全な隔離を持つ薄膜レジスタで構成されています
寄生虫の影響を完全に排除する利点もあります
4) オン/オフ条件のみを操作のために設定し,回路設計を容易にする.
5) 補完PNPタイプ:DTB113EKシリーズ
6) 鉛無/RoHS対応
適用する DTD113EK T146
スイッチ回路,インバーター回路,インターフェース回路,ドライバー回路
環境と輸出分類DTD113EK T146
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.21.0075 |
