詳細情報 |
|||
| チャンネル数: | 1 | 電圧-分離: | 5000Vrms |
|---|---|---|---|
| 共通モード一時的な免除（分）: | 15kV/µs | 伝搬遅延のtpLH/tpHL （最高）: | 200ns、200ns |
| 脈拍幅のゆがみ（最高）: | 65ns | 昇降時間 (種類): | 75nm,55nm |
| 電流 - 出力高,低: | 2A、2A | 現在-ピーク出力: | 2.5A |
製品の説明

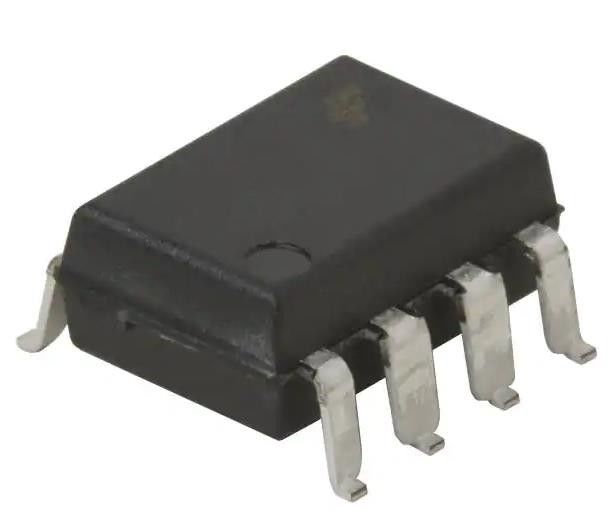

FOD3180SDV 2.5A ゲートドライバー オプティカルカップリング 5000Vrms 1チャンネル 8-SMD
仕様 FOD3180SDV
| タイプ | 記述 |
| カテゴリー | 隔離器 |
| 隔離器 - ゲートドライバー | |
| Mfr | 一半 |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| テクノロジー | オプティカルカップリング |
| チャンネル数 | 1 |
| 電圧 - 隔離 | 5000Vrms |
| 一般モード 臨時免疫力 (分) | 15kV/μs |
| 増殖遅延 tpLH / tpHL (最大) | 200nm,200nm |
| パルス幅歪み (最大) | 65ns |
| 昇降時間 (種類) | 75nm,55nm |
| 電流 - 出力高,低 | 2A 2A |
| 電流 - 最大出力 | 2.5A |
| 電圧 - 前向き (Vf) (タイプ) | 1.43V |
| 電流 - 直流向 (If) (最大) | 25mA |
| 電圧 - 出力供給 | 10V~20V |
| 動作温度 | -40°C ~ 100°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-SMD,ガイルウィング |
| 供給者のデバイスパッケージ | 8-SMD |
| 承認機関 | cUL,UL,VDE |
| 基本製品番号 | FOD3180 |
特徴 FOD3180SDV
• 保証された動作温度範囲 −40°C〜+100°C
• 2 最低ピーク出力電流
• 高速応答: 200 ns 最大 温度帯における拡散遅延
• 250 kHz 最大切換速度
• 30 ns タイプ パルス 幅 歪み
広範囲のVCC動作範囲: 10Vから20V
● 5000Vrms,1分隔離
• ヒステレシスによる電圧ロックアウト保護 (UVLO)
• 最低の滑走距離は7.0mm
• 最小空隙距離は7.0mm
• C−UL,UL,VDE* 承認
1.5 の RDS ((ON) は,より低い電力の分散を可能にします.
• 15 kV/s 最低の共通モード拒否
• これはPb−フリーデバイスです
適用する FOD3180SDV
• プラズマディスプレイ パネル
• 高性能DC/DC変換器
• 高性能 スイッチモード 電源
• 高性能 の 断絶 さ れ ない 電源
• 隔離された電源 MOSFET ゲートドライブ
* オーダーオプションの"V"が必要です
環境と輸出分類FOD3180SDV
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
