詳細情報 |
|||
| FETタイプ: | Nチャンネル | テクノロジー: | MOSFET （金属酸化物） |
|---|---|---|---|
| 流出電圧から源電圧 (Vdss): | 40V | 電流 - 連続流出 (Id) @ 25°C: | 90A （Tc） |
| 駆動電圧 (最大Rdsオン,最小Rdsオン): | 10V | Rdsオン (最大) @ Id, Vgs: | 2.4mOhm @ 90A, 10V |
| Vgs(th) (最大) @ Id: | 4V @ 95μA | ゲート充満（（最高） Qg） @ Vgs: | 118 NC @ 10ボルト |
製品の説明

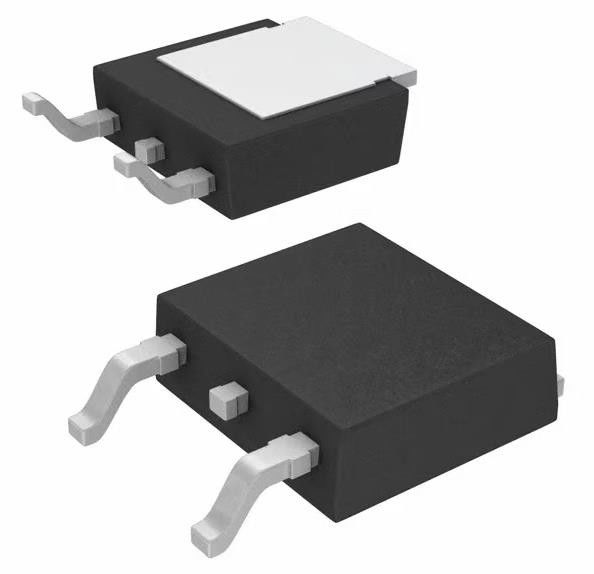

IPD90N04S4-02 Nチャンネル 40 V 90A (Tc) 150W (Tc) 表面マウント PG-TO252-3-313
仕様 IPD90N04S4-02
| タイプ | 記述 |
| カテゴリー | 離散半導体製品 |
| トランジスタ | |
| FET,MOSFET | |
| シングルFET,MOSFET | |
| Mfr | インフィニオン・テクノロジーズ |
| シリーズ | 自動車用 AEC-Q101 OptiMOSTM |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| FETタイプ | Nチャンネル |
| テクノロジー | MOSFET (金属酸化物) |
| 流出から源への電圧 (Vdss) | 40V |
| 電流 - 連続流出 (Id) @ 25°C | 90A (Tc) |
| 駆動電圧 (最大Rdsオン,最小Rdsオン) | 10V |
| Rdsオン (最大) @ Id, Vgs | 2.4mOhm @ 90A, 10V |
| Vgs(th) (最大) @ Id | 4V @ 95μA |
| ゲートチャージ (Qg) (最大) @ Vgs | 118 nC @ 10 V |
| Vgs (最大) | ±20V |
| 入力容量 (Ciss) (最大) @ Vds | 9430 pF @ 25V |
| FET 特徴 | - |
| 電力消耗 (最大) | 150W (Tc) |
| 動作温度 | -55°C~175°C (TJ) |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | PG-TO252-3-313 |
| パッケージ/ケース | TO-252-3,DPak (2リード+タブ),SC-63 |
| 基本製品番号 | IPD90 |
特徴IPD90N04S4-02
• Nチャンネル - 強化モード
• AEC資格
• MSL1 最大260°Cのリフロー
• 175°C の動作温度
•グリーン製品 (RoHS対応)
• 100% アヴァランシュテスト
環境と輸出分類IPD90N04S4-02
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
