詳細情報 |
|||
| 出力隔離: | 非絶縁 | 内部スイッチ: | そうだ |
|---|---|---|---|
| 電圧 - 障害: | 700V | トポロジー: | 木びき台、木びき台倍力、フライバック |
| 作業サイクル: | 69% | 周波数 - 切り替える: | 66kHz |
| 欠陥対策: | 電流制限,オープンループ,高温,短回路 | 動作温度: | -40°C | 150°C （TJ） |
製品の説明

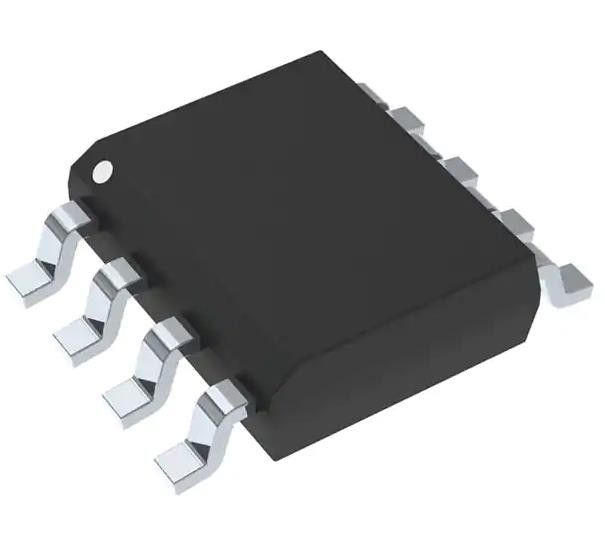

MC33151DG 低側ゲートドライバーIC inverting 8-SOIC 6.5V ~ 18V
仕様 MC33151DG
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| ゲートドライバー | |
| Mfr | 一半 |
| シリーズ | - |
| パッケージ | トューブ |
| 駆動式構成 | 低面 |
| チャンネルタイプ | 独立 |
| 運転手数 | 2 |
| ゲートタイプ | NチャネルMOSFET |
| 電圧 - 供給 | 6.5V~18V |
| 論理電圧 - VIL,HIV | 0.8V,2.6V |
| 電流 - ピーク出力 (源,シンク) | 1.5A,1.5A |
| 入力タイプ | 逆転する |
| 昇降時間 (種類) | 31n,32n |
| 動作温度 | -40°C ~ 150°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-SOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 8-SOIC |
| 基本製品番号 | MC33151 |
MC33151DGの特徴
• 1.5A トーテムポール出力を持つ2つの独立したチャンネル
●出力 1000 pF の負荷で15 ns の上昇と落ち込み時間
• CMOS/LSTTL対応インプット
• ヒステレシスによる低電圧ロックアウト
• 低待機電流
• 高周波 の 効率 的 な 操作
• 交換調節器制御ICの共同によりシステムの性能が向上する
ピンアウト DS0026 と MMH0026 に等しい
• これはPb−フリーとハリド−フリーデバイスです
詳細についてMC33151DG
MC34151/MC33151は,低電流のデジタル回路を要求するアプリケーションに特化した二重逆転高速ドライバで,高スレイ率で大きな容量負荷を駆動する.
環境と輸出分類MC33151DG
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
