詳細情報 |
|||
| タイプ: | 周波数シンセサイザー (RF) | PLL: | そうだ |
|---|---|---|---|
| インプット: | 時計 | 生産量: | 時計 |
| 回路数: | 1 | インプット:アウトプット: | 3:02 |
| 差分 - 入力:出力: | はい/ノー | 頻度 - 最大: | 3GHz |
| 電圧 - 供給: | 2.5V | 3.6V | 動作温度: | -40°C ~ 85°C |
製品の説明

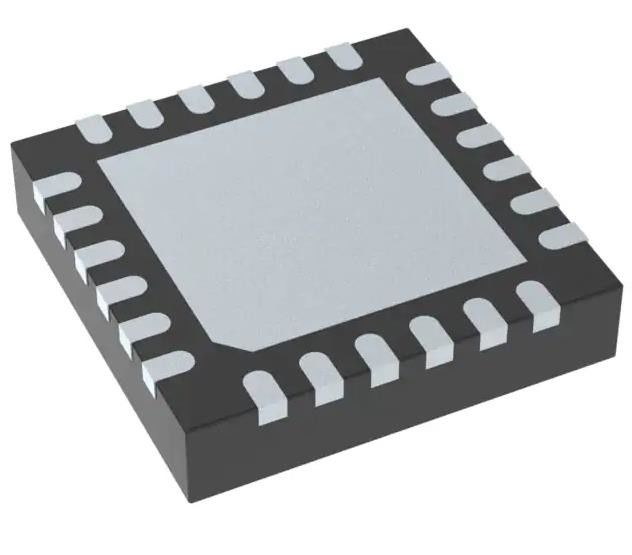

LMX2485SQ/NOPB周波数合成器 (RF) IC 3GHz 1 24-WFQFN 露出パッド
仕様 LMX2485SQ/NOPB
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 時計/タイミング | |
| 時計発電機,PLL,周波数シンセサイザー | |
| Mfr | テキサス・インストラクション |
| シリーズ | PLLATINUMTM |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| タイプ | 周波数シンセサイザー (RF) |
| PLL | そうだ |
| インプット | 時計 |
| 生産量 | 時計 |
| 回路数 | 1 |
| インプット:アウトプット | 3:02 |
| 差分 - 入力:出力 | はい/ノー |
| 頻度 - 最大 | 3GHz |
| 分割数/倍数 | はい はい |
| 電圧 - 供給 | 2.5V~3.6V |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 24-WFQFN 露出パッド |
| 供給者のデバイスパッケージ | 24WQFN (4x4) |
| 基本製品番号 | LMX2485 |
LMX2485SQ/NOPBの特徴
* 低分隔用の4倍モジュールプレスカラー
- RF PLL: 8/9/12/13 または 16/17/20/21
- IF PLL: 8/9 または 16/17
* デルタ・シグマ分数補償
- 12ビットまたは22ビット選択可能な分数モジュール
- プログラム可能なデルタシグマモジュレーター
* 改善されたロックタイムのための機能
- 単語の書き込みのみを必要とする統合されたタイムアウトカウンタで,Fastlock / サイクルスリップ削減
* 幅広い操作範囲
- LMX2485 RF PLL: 500 MHz から 3.0 GHz
- LMX2485E RF PLL: 50 MHz から 3.0 GHz
* 役に立つ 特徴
- デジタルロック検出出力
- ハードウェアとソフトウェア 停止制御
- チップのインプット周波数ダブル
- RF相探知器 周波数50MHzまで
- 2.5 から 3.6 V 動作 Icc = 5.0 mA
詳細についてLMX2485SQ/NOPB
• 携帯電話 と 基地 局
• 直接デジタル モジュレーション アプリケーション
• 衛星 ケーブル テレビ チューナー
• WLAN 規格
環境と輸出分類LMX2485SQ/NOPB
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | 5A991G |
| HTSUS | 8542.39.0001 |
