詳細情報 |
|||
| ロジックタイプ: | またはゲート | 回路数: | 4 |
|---|---|---|---|
| 入力数: | 2 | 電圧 - 供給: | 4.5V~5.5V |
| 電流 - 静止状態 (最大): | 1つのµA | 電流 - 出力高,低: | 4mA、4mA |
| 入れられた論理のレベル-低速: | 0.8V | 高い入れられた論理のレベル-: | 2V |
製品の説明

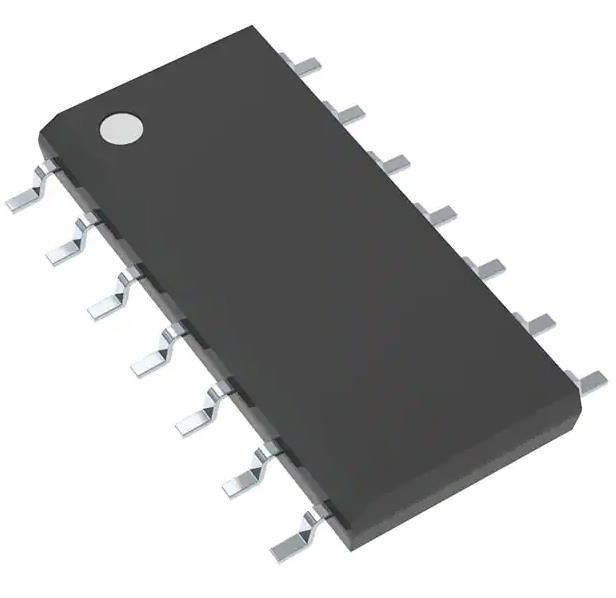

MC74HCT32ADR2G ORゲートIC 4チャンネル 14-SOIC 4.5V ~ 5.5V 4mA, 4mA
仕様 MC74HCT32ADR2G
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| ゲートとインバーター | |
| Mfr | 一半 |
| シリーズ | 74HCT |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| ロジックタイプ | ORゲート |
| 回路数 | 4 |
| 入力数 | 2 |
| 特徴 | - |
| 電圧 - 供給 | 4.5V~5.5V |
| 電流 - 静止状態 (最大) | 1 μA |
| 電流 - 出力高,低 | 4mA 4mA |
| 入力論理レベル - 低い | 0.8V |
| 入力論理レベル - 高 | 2V |
| 最大増殖遅延 @ V,最大CL | 15ns @ 5V,50pF |
| 動作温度 | -55°C ~ 125°C |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | 14-SOIC |
| パッケージ/ケース | 14-SOIC (0.154",3.90mm 幅) |
| 基本製品番号 | 74HCT32 |
MC74HCT32ADR2Gの特徴
●出力駆動容量: 10 LSTTL 負荷
•出力 CMOS,NMOS と TTL に直接インターフェース
動作電圧範囲:2.0Vから6.0V
低入力電流: 1A
• CMOS デバイスの高騒音抵抗性
• JEDEC 標準 7A 要求事項に準拠する
• チップの複雑さ: 48のFETまたは12の同等ゲート
• これはPb−フリーデバイスです
詳細についてMC74HCT32ADR2G
MC74HCT32AはLS32とピナウットが同一である.デバイスの入力は標準CMOSまたはLSTTL出力に対応している.
環境と輸出分類MC74HCT32ADR2G
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
