詳細情報 |
|||
| ロジックタイプ: | インバーター | 回路数: | 1 |
|---|---|---|---|
| 入力数: | 1 | 電圧 - 供給: | 0.9V | 3.6V |
| 電流 - 静止状態 (最大): | 900 nA | 電流 - 出力高,低: | 2.6mA、2.6mA |
| 入れられた論理のレベル-低速: | 0.7V~0.9V | 高い入れられた論理のレベル-: | 1.6V~2.1V |
製品の説明

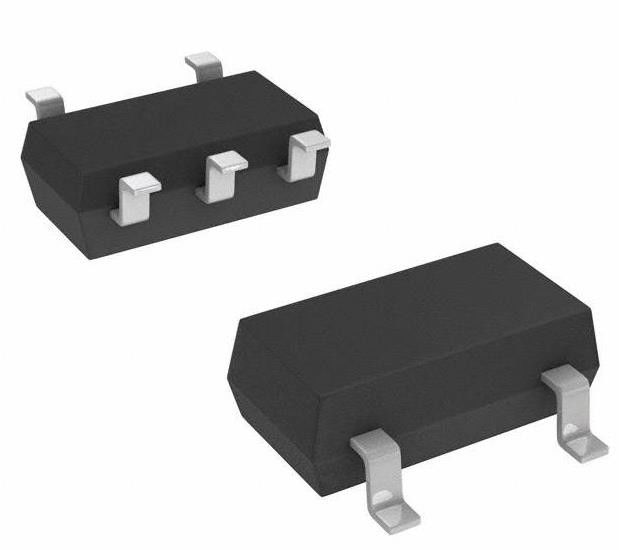

NC7SP04P5X インバーター電子ICチップ 1チャネル SC-70-5 0.9V ~ 3.6V 900 nA
仕様 NC7SP04P5X
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| ゲートとインバーター | |
| Mfr | 一半 |
| シリーズ | 7SP |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| ロジックタイプ | インバーター |
| 回路数 | 1 |
| 入力数 | 1 |
| 特徴 | - |
| 電圧 - 供給 | 0.9V ~ 3.6V |
| 電流 - 静止状態 (最大) | 900 nA |
| 電流 - 出力高,低 | 2.6mA,2.6mA |
| 入力論理レベル - 低い | 0.7V~0.9V |
| 入力論理レベル - 高 | 1.6V~2.1V |
| 最大増殖遅延 @ V,最大CL | 9.2ns @ 3.3V,30pF |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | SC-70-5 |
| パッケージ/ケース | 5-TSSOP,SC-70-5,SOT-353 について |
| 基本製品番号 | 7SP04 |
特徴 NC7SP04P5X
* 0.9Vから3.6VのVCC供給操作
◎ 3.6V 超電圧容量 VCC で 0.9V から 3.6V まで
* 増殖遅延 (t PD):
-4.0ns 3.0Vから3.6VのVCCには典型的です
■−5.0ns 2.3Vから2.7VのVCCには典型的です
■ -6.0ns 1.65V から 1.95V DC の典型
■−7.0ns 1.40Vから1.60VのDCに典型
■ -11.0ns 1.10V から 1.30V DC の典型
〜27.0ns 0.90V DC の典型
* 電源オフ 高阻力入力と出力
* 静的ドライブ (I OH/I OL):
◎ - ± 2.6mA 3.00V DCで
◎ - ± 2.1mA で 2.30V DC
◎ - ± 1.5mA 1.65V V CC で
◎ - ± 1.0mA 1.40V V CC で
■ - ± 0.5mA 1.10V V CC で
◎ - ± 20μA 0.9V VCC で
静かなシリーズTMノイズ/EMI削減回路
* 超小型マイクロパックTM パッケージ
◎ 超低動力発電
詳細について NC7SP04P5X
NC7SP04はFairchildのTinyLogic®の超低電源 (ULP) シリーズから単一のインバーターです.バッテリー寿命が重要なアプリケーションに理想的です.この製品は,V CC 動作範囲内 0 の超低電力消費のために設計されています..9Vから3.6V
環境と輸出分類NC7SP04P5X
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
