詳細情報 |
|||
| 材料 - 核: | フェライト | 誘導力: | 10 µH |
|---|---|---|---|
| 許容性: | ±5% | 定位電流 (アンプ): | 155 mA |
| シールド: | 遮蔽されていない | DC抵抗 (DCR): | 3.5オム マックス |
| Q @ Freq: | 25 @ 2.52MHz | 周波数 - 自己共鳴: | 33MHz |
製品の説明

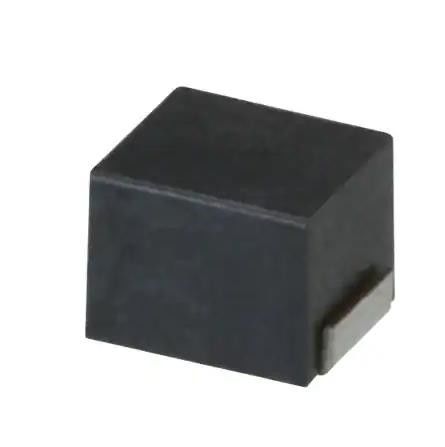

NLV25T-100J-PF 10 μH 遮蔽されていないドラムコアワイアワンドインデューサー 155 mA 3.5Ohm
仕様 NLV25T-100J-PF
| タイプ | 記述 |
| カテゴリー | 誘導器,コイル,ストローク |
| 固定インダクタ | |
| Mfr | TDK株式会社 |
| シリーズ | NLV-PF |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| タイプ | ドラム・コア ワイヤーワンド |
| 材料 - 核 | フェライト |
| 誘導力 | 10 μH |
| 許容性 | ±5% |
| 定位電流 (アンプ) | 155mA |
| 電流 - 飽和度 (Isat) | - |
| シールド | 遮蔽されていない |
| DC抵抗 (DCR) | 3.5オム マックス |
| Q @ Freq | 25 @ 2.52MHz |
| 周波数 - 自己共鳴 | 33MHz |
| 格付け | - |
| 動作温度 | -40°C ~ 105°C |
| 誘導周波数 - 試験 | 2.52 MHz |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 1008 (2520 メトリック) |
| 供給者のデバイスパッケージ | 1008 (2520 メトリック) |
| サイズ / 寸法 | 0.098"L x 0.079"W (2.50mm x 2.00mm) |
| 高さ - 座席 (最大) | 0.075" (1.90mm) |
特徴 NLV25T-100J-PF
* 標準回路用の樹脂型形状のワンドインデューサー.
*J (±5%) 容許に対応する幅広いラインナップのE-12シリーズ,フィルター回路などの厳格なL容許を満たす必要があるアプリケーションに使用できます.
* 動作温度範囲で優れた誘導性温度特性を有する.
詳細について NLV25T-100J-PF
スマートメーター,AV機器,xDSL,通信インフラストラクチャのための電子機器,モバイルベースステーション,産業機器,その他
環境と輸出分類NLV25T-100J-PF
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受ける |
| ECCN | EAR99 |
| HTSUS | 8504.50.8000 |
