詳細情報 |
|||
| チャンネル数: | 1 | 電圧-分離: | 3750Vrms |
|---|---|---|---|
| 現在の移動比率（分）: | 50% @ 5mA | 現在の移動比率（最高）: | 300% @ 5mA |
| 昇降時間 (種類): | 3µs、5µs | 出力型: | トランジスター |
| 電圧 - 出力 (最大): | 40V | 現在-出力/チャネル: | 80mA |
| ハイライト: | PS2701-1-F3 オプチオイソレータートランジスタ,4-SMD オプチオイソレータートランジスタ,1つのチャネルのオプティカルアイソレータのトランジスター |
||
製品の説明

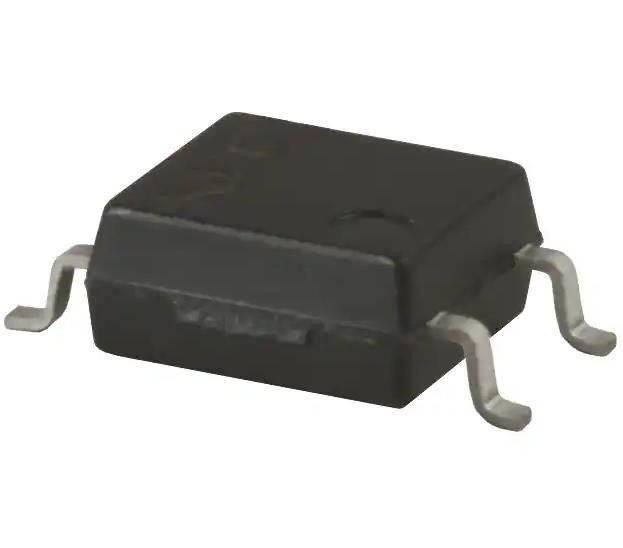

PS2701-1-F3 オプチオイソレータートランジスタ出力 3750Vrms 1チャンネル 4-SMD
仕様 PS2701-1-F3
| タイプ | 記述 |
| カテゴリー | 隔離器 |
| オプティオイソレーター | |
| トランジスタ,光伏出力オプチオイソレーター | |
| Mfr | CEL |
| シリーズ | NEPOC |
| パッケージ | テープ&ロール (TR) |
| チャンネル数 | 1 |
| 電圧 - 隔離 | 3750Vrms |
| 電流転送比 (分) | 50% @ 5mA |
| 電流転送比 (最大) | 300% @ 5mA |
| オン / オフ タイム (タイプ) | - |
| 昇降時間 (種類) | 3μs,5μs |
| 入力タイプ | DC |
| 出力型 | トランジスタ |
| 電圧 - 出力 (最大) | 40V |
| 電流 - 出力/チャネル | 80mA |
| 電圧 - 前向き (Vf) (タイプ) | 1.1V |
| 電流 - 直流向 (If) (最大) | 50mA |
| Vce 飽和度 (最大) | 300mV |
| 動作温度 | -55°C ~ 100°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 4-SMD,ガイルウィング |
| 供給者のデバイスパッケージ | 4-SMD |
特徴PS2701-1-F3
●高隔離電圧BV: 3.75k Vr.m.s
SOP (小型アウトラインパッケージ)
• 単離 チャンネル 各 パッケージ
•高速スイッチング tr = 3 μs TYP, tf = 5 μs TYP
低コレクターダーク電流 ICEO: 5 nA TYP @ TA = 25 °C,VCE = 40 V
• テープ と ロール が 入手 できる
記述PS2701-1-F3
• AC LINE/DIGITAL LOGIC について
デジタル・ロジック・インターフェイス
• 曲がったペアライン受信機
• 電話/電信線受信機
• 高周波電源のフィードバック制御
• リレーコンタクトモニター
• 電源モニター
環境と輸出分類PS2701-1-F3
| ATRIBUTE について | 記述 |
| RoHS 状態 | RoHS に合致しない |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受ける |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
