詳細情報 |
|||
| パッケージ: | トューブ | ロジックタイプ: | 緩衝し、逆になる |
|---|---|---|---|
| エレメント数: | 1 | エレメントごとにビット数: | 8 |
| 出力型: | 3 ステート | 電流 - 出力高,低: | 7.8mA、7.8mA |
| 電圧 - 供給: | 2V | 6V | 動作温度: | -40°C ~ 85°C (TA) |
製品の説明

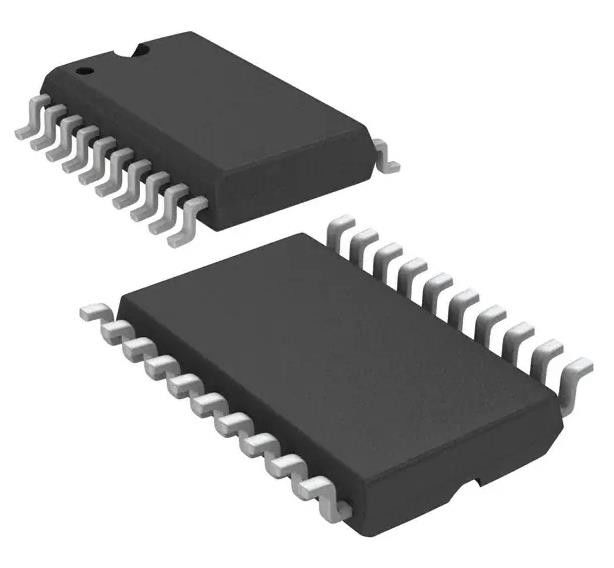

SN74HC540DW バッファー,要素1つを逆転し,要素1つあたり8ビット,3状態出力20SOIC
仕様 SN74HC540DW
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| バッファー,ドライバ,受信機,トランシーバー | |
| Mfr | テキサス・インストラクション |
| シリーズ | 74HC |
| パッケージ | トューブ |
| ロジックタイプ | バッファー,逆転 |
| エレメント数 | 1 |
| エレメントごとにビット数 | 8 |
| 入力タイプ | - |
| 出力型 | 3 州 |
| 電流 - 出力高,低 | 7.8mA,7.8mA |
| 電圧 - 供給 | 2V~6V |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 20-SOIC (0.295", 7.50mm 幅) |
| 供給者のデバイスパッケージ | 20SOIC |
| 基本製品番号 | 74HC540 |
特徴 SN74HC540DW
• 2Vから6Vの広い稼働電圧範囲
• 高電流3ステート出力はバスラインを直接または最大15LSTTLの負荷まで動かす
低消費電源,最大ICC80μA
典型的な tpd = 8 ns
5 V の出力ドライブ ± 6 mA
低入力電流 最大1μA
• データフロー・スルー・ピノウット (すべての入力が出力に対して反対側)
適用する SN74HC540DW
これらのオクトルバッファーとラインドライバは,人気のあるHC240シリーズの性能を特徴とし,パッケージの反対側にある入力と出力を持つピンアウトを提供しています.この配置は,印刷回路板の配置を非常に容易にする.
環境と輸出分類SN74HC540DW
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
