詳細情報 |
|||
| 規制当局の数: | 1 | 電圧 - 入力 (最大): | 5.5V |
|---|---|---|---|
| 電圧 - 出力 (分/固定): | 3.3V | 圧力の減少 (最大): | 0.38V @ 300mA |
| 電流 - 出力: | 300mA | 電流 - 静止 (Iq): | 55 µA |
| 電流 - 供給量 (最大): | 370 μA | PSRR: | 68dB （1kHz） |
製品の説明
TL431QPK シャント電圧参照IC 調節可能 2.495V 36 VV ±2.2% 100 mA SOT-89-3
仕様 TLV70233DBVT
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 線形 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 出力構成 | ポジティブ |
| 出力型 | 固定 |
| 規制当局の数 | 1 |
| 電圧 - 入力 (最大) | 5.5V |
| 電圧 - 出力 (分/固定) | 3.3V |
| 電圧 - 出力 (最大) | - |
| 圧力の減少 (最大) | 0.38V @ 300mA |
| 電流 - 出力 | 300mA |
| 電流 - 静止 (Iq) | 55 μA |
| 電流 - 供給量 (最大) | 370 μA |
| PSRR | 68dB (1kHz) |
| 制御機能 | 有効にする |
| 保護 機能 | 超電流,超温度,反極性,低電圧ロックアウト (UVLO) |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |

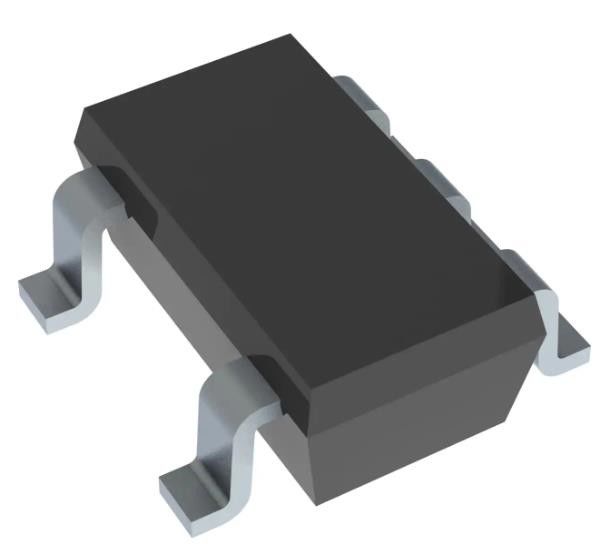

| パッケージ/ケース | SC-74A,SOT-753 |
| 供給者のデバイスパッケージ | SOT-23-5 |
| 基本製品番号 | TLV70233 |
特徴 TLV70233DBVT
• 学校を中退する割合が非常に低い:
IOUT = 50 mA で 37 mV,VOUT = 2.8 V で
75 mVのIOUT = 100 mA,VOUT = 2.8 Vで
⇒ IOUT = 300 mA で 220mV, VOUT = 2.8 V で
• 2% 精度
低IQ: 35μA
固定出力電圧の組み合わせ 1.2Vから4.8Vまで
高いPSRR: 1kHzで68dB
• 効果的電容量は0.1μFで安定している (1)
• 熱停止 と 過電源 保護
• パッケージ: 5-ピン SOT-23 と 1.5-mm × 1.5-mm, 6-ピン WSON
適用する TLV70233DBVT
• ワイヤレス 携帯電話
• スマート 携帯電話
• ZigBee® ネットワーク
• Bluetooth® デバイス
• リチウム イオン バッテリー で 動作 する 手持ち 製品
• WLAN と 他 の PC の 追加 カード
環境と輸出分類TLV70233DBVT
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
