詳細情報 |
|||
| 機能: | ステップダウン | 出力構成: | ポジティブ |
|---|---|---|---|
| 出力型: | 調節可能 | 出力数: | 1 |
| 電圧 - 入力 (分): | 8V | 電圧 - 入力 (最大): | 40V |
| 電圧 - 出力 (分/固定): | 1.21V | 電圧 - 出力 (最大): | 37V |
製品の説明

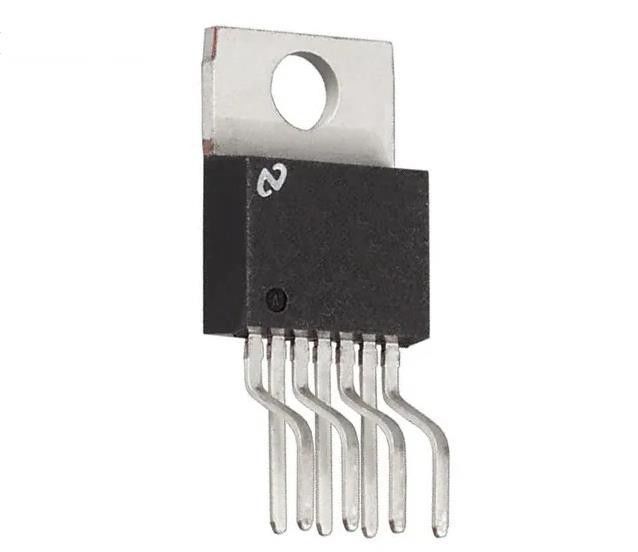

LM2678T-ADJ/NOPB バックスイッチングレギュレーターIC ポジティブ調節可能 1.21V 1 出力 5A
仕様 LM2678T-ADJ/NOPB
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | SIMPLE SWITCHER® |
| パッケージ | トューブ |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力型 | 調節可能 |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 8V |
| 電圧 - 入力 (最大) | 40V |
| 電圧 - 出力 (分/固定) | 1.21V |
| 電圧 - 出力 (最大) | 37V |
| 電流 - 出力 | 5A |
| 周波数 - 切り替える | 260kHz |
| シンクロン直す器 | 違う |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 穴を抜ける |
| パッケージ/ケース | TO-220-7 形状 の 鉛 |
| 供給者のデバイスパッケージ | TO-220-7 |
| 基本製品番号 | LM2678 |
LM2678T-ADJ/NOPBの特徴
• 効率性 92% まで
• シンプル で 簡単 に デザイン する
外部部品
• 120mΩのDMOS出力スイッチ
●3.3V,5Vと12V 固定出力と調整可能
(1.2V~37V) バージョン
切断されたときに50μAの待機電流
■ ±2% 最大出力許容量全線上
負荷条件
幅広く入力電圧範囲: 8Vから40V
• 260kHz 固定周波数内部振動器
• −40〜125°C 作業点温度
範囲
• LM2678 を使ってカスタムデザインを作成します
WEBENCH® パワーデザイナー
LM2678T-ADJ/NOPBの適用について
• 設計が簡単で高効率 (>90%) のステップダウンスイッチングレギュレーター
• 線形電圧のための効率的なシステムプレレギュレーター
調節機
• バッテリー 充電器
環境と輸出分類LM2678T-ADJ/NOPB
| ATRIBUTE の記述 | |
| RoHS 状態 ROHS3 適合 | |
| 湿度感度レベル (MSL) 1 (無制限) | |
| REACH 状態 REACH 影響を受けない | |
| ECCN EAR99 | |
| HTSUS 8542 について39.0001 |
この製品の詳細を知りたい
