詳細情報 |
|||
| タイプ: | DC DC調節器 | トポロジー: | 向上させなさい（倍力） |
|---|---|---|---|
| 内部スイッチ (s): | そうだ | 出力数: | 2 |
| 電圧 - 電源 (最小): | 2.5V | 電圧 - 供給 (最大): | 5.5V |
| 電圧-出力: | 38V | ||
製品の説明

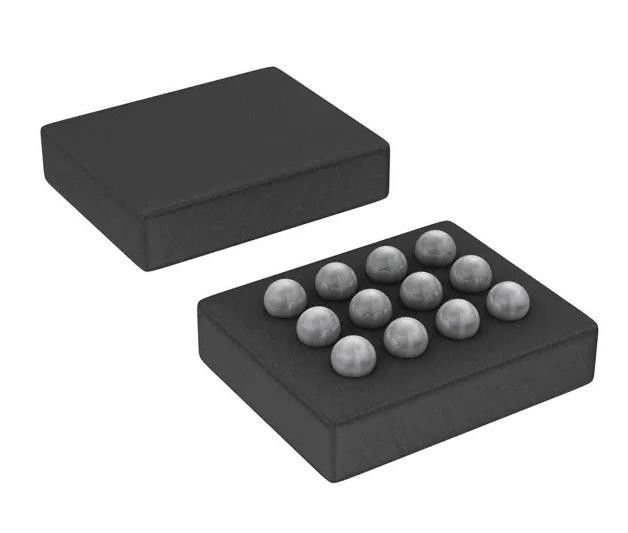

LM36922HYFFR 電子ICチップ LED DRV RGLTR I2C 12DSBGA 500kHz,1MHz
仕様 LM36922HYFFR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| LEDドライバ | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| タイプ | DC DC調節器 |
| トポロジー | ステップアップ (ブース) |
| 内部スイッチ (s) | そうだ |
| 出力数 | 2 |
| 電圧 - 供給 (分) | 2.5V |
| 電圧 - 供給 (最大) | 5.5V |
| 電圧 - 出力 | 38V |
| 電流 - 出力/チャネル | 25mA |
| 頻度 | 500kHz,1MHz |
| 暗くする | I2C,PWM |
| 申請 | バックライト |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 12-UFBGA,DSBGA |
| 供給者のデバイスパッケージ | 12-DSBGA |
| 基本製品番号 | LM36922 |
特徴LM36922HYFFR
プロセス全体で1%のマッチング電流沈み
電圧,温度
プロセス全体で3%の電流沈没精度
電圧,温度
• 11 ビット ディムング 解像度
• 溶液効率が90%まで
• 1 つから2 つの並行LEDストリングから最大38Vで 25mAでストリングごとにドライブ
• PWM ディムインプット
• I2C プログラム可能
選択可能な500kHzと1MHzのスイッチング周波数
• オート スイッチ 周波数 モード (250 kHz,500 kHz,1 MHz)
• 4 つの設定可能な過電圧保護ドレッホ (17 V,24 V,31 V,38 V)
• 4つの設定可能な超電流保護ドレッホ (750 mA, 1000 mA, 1250 mA, 1500 mA)
• 熱停止防止
• ASEL 入力経由で外部から選択可能な I 2C アドレスオプション
適用するLM36922HYFFR
• スマートフォン や タブレット の 電力 源
バックライト
• 最大24個のLEDを搭載するLCDパネル
