詳細情報 |
|||
| 申請: | I2C | インプット: | 2ワイヤー バス |
|---|---|---|---|
| 生産量: | 2ワイヤー バス | データ速度は (最大): | 400kHz |
| チャンネル数: | 1 | 入るキャパシタンス-: | 6.5 pF |
| 電圧 - 供給: | 2.7V~5.5V | 電流 - 供給: | 3mA |
製品の説明

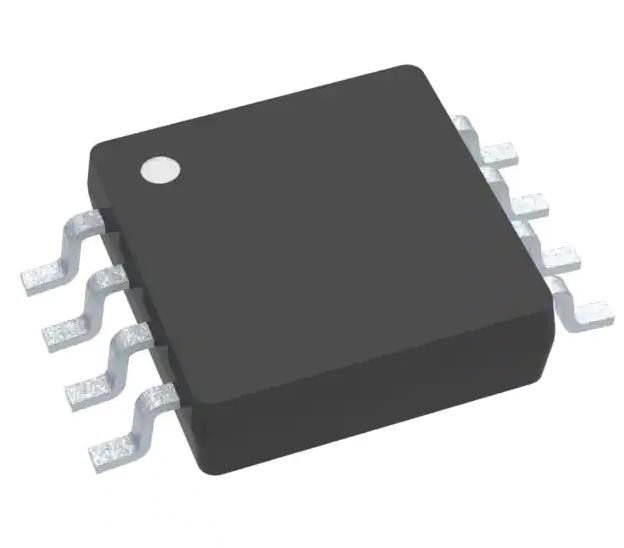

TCA9509DGKR バッファー 電子ICチップ リドライバー 1チャンネル 400kHz 8-VSSOP
仕様 TCA9509DGKR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| インターフェース | |
| シグナルバッファ,リピッター,スプリッタ | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| タイプ | バッファー,リドライバー |
| 申請 | I2C |
| インプット | 2線バス |
| 生産量 | 2線バス |
| データ速度は (最大) | 400kHz |
| チャンネル数 | 1 |
| 遅延時間 | - |
| シグナルコンディショニング | - |
| 容量 - 入力 | 6.5 pF |
| 電圧 - 供給 | 2.7V~5.5V |
| 電流 - 供給 | 3mA |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-TSSOP, 8-MSOP (0.118",3.00mm 幅) |
| 供給者のデバイスパッケージ | 8-VSSOP |
| 基本製品番号 | TCA9509 |
特徴TCA9509DGKR
• 2 チャネル 2 方向 バッファー
• I2CバスとSMBusが互換性がある
B側では2.7Vから5.5Vの稼働電圧範囲
A 側での動作電圧範囲 0.9V から 5.5V
•電圧レベルを0.9Vから5.5V,2.7Vから5.5Vに変換
•アクティブ・ハイ・リペイター対応入力
低電圧ポートAで外部のプルアップ抵抗を必要としません.
オープンドレイン I2C I/O
• 5.5-V 容量 I2C と入力サポート ミックスモード信号操作を可能にします
• ロックなし の 動作
• 標準モードと高速モードのI2Cデバイスと複数のコントローラに対応
• リピーター全体に拡張する仲裁とクロックをサポート
• 電源を消した高阻力I2Cバスピン
• 400kHz の I2C バスの高速動作速度をサポート
• 入手可能
¥1.6mm × 1.6mm,高さ0.4mm,ピッチ0.5mmのQFNパッケージ
3mm × 3mm 業界標準のMSOPパッケージ
• クラスのJESD78に対して,ロックアップ性能が100mAを超える
• ESD 保護は JESD 22 を上回る
2000V 人間の体モデル (A114-A)
1000Vの充電装置モデル (C101)
適用するTCA9509DGKR
• サーバー
• ルーター (通信 スイッチング 機器)
• 産業用 機器
• I2C ターゲットが多く,PCB 痕跡が長い製品
