詳細情報 |
|||
| 出力型: | トランジスタドライバ | 機能: | ステップダウン |
|---|---|---|---|
| 出力構成: | ポジティブ | 出力数: | 1 |
| 出力段階: | 1 | 電圧 - 供給 (Vcc/Vdd): | 10V~55V |
| 周波数 - 切り替える: | 1MHzまで | 使用率（最高）: | 98% |
製品の説明

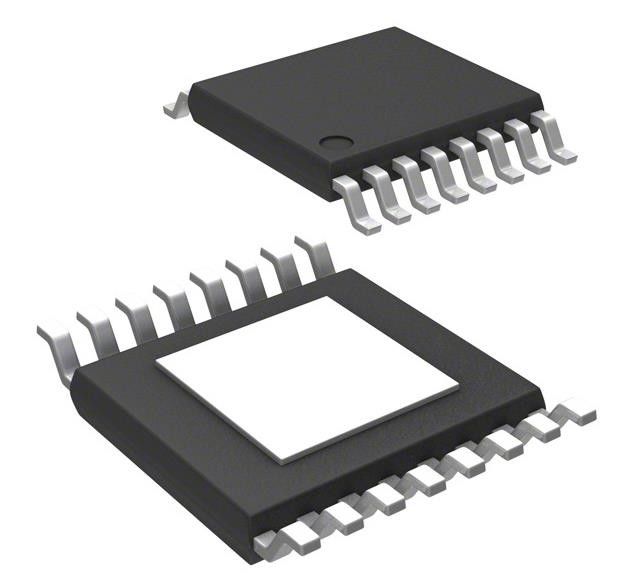

TPS40060PWPR 調節器 ポジティブな出力 ステップダウン DC-DC コントローラー IC 16-HTSSOP
仕様 TPS40060PWPR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| DC DC スイッチングコントローラ | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 出力型 | トランジスタドライバ |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力数 | 1 |
| 生産段階 | 1 |
| 電圧 - 供給 (Vcc/Vdd) | 10V~55V |
| 周波数 - 切り替える | 1MHzまで |
| 作業周期 (最大) | 98% |
| シンクロン直す器 | そうだ |
| 時計同期 | そうだ |
| シリアルインターフェース | - |
| 制御機能 | 電流制限,有効,周波数制御,ソフトスタート |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-PowerTSSOP (0.173",4.40mm 幅) |
| 供給者のデバイスパッケージ | 16-HTSSOP |
| 基本製品番号 | TPS40060 |
特徴TPS40060PWPR
* 稼働入力電圧 10Vから55V
* 入力電圧 フィード・フォワード補償
* < 1% 内部の0.7V基準
* プログラム可能な固定周波数,最大1MHz電圧モードコントローラ
* 高端Pチャネルと同期NチャネルMOSFETの内部ゲートドライブ出力
* 16-ピン PowerPADM パッケージ (0jc = 2CW)
* 熱停止
* 外部同期可能
* プログラム可能なハイサイドセンスのショートサーキット
* プログラム可能 閉ループ ソフトスタート
* TPS40060 ソースのみ/TPS40061 ソース/シンク
適用するTPS40060PWPR
* ネットワーク機器
* 通信機器
* ベースステーション
* サーバー
