詳細情報 |
|||
| 運転された構成: | 低側 | チャンネルタイプ: | 独立 |
|---|---|---|---|
| 運転者の数: | 2 | ゲートのタイプ: | Nチャンネル,Pチャンネル MOSFET |
| 電圧 - 供給: | 4V ~ 15V | 論理の電圧- VIL、VIH: | 1V,2V |
| 現在-ピーク出力（源、流し）: | 4A、4A | 昇降時間 (種類): | 20インチ 15インチ |
製品の説明

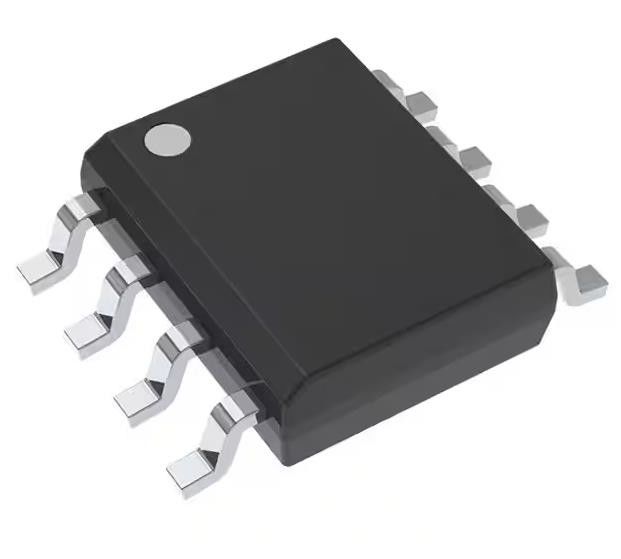

UCC27424DR 低側ゲートドライバー 電子ICチップ 逆転しない 8-SOIC
仕様 UCC27424DR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| ゲートドライバー | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 駆動式構成 | 低面 |
| チャンネルタイプ | 独立 |
| 運転手数 | 2 |
| ゲートタイプ | Nチャンネル,Pチャンネル MOSFET |
| 電圧 - 供給 | 4V~15V |
| 論理電圧 - VIL,HIV | 1V,2V |
| 電流 - ピーク出力 (源,シンク) | 4A,4A |
| 入力タイプ | 逆転しない |
| 昇降時間 (種類) | 20インチ 15インチ |
| 動作温度 | -40°C ~ 125°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-SOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 8-SOIC |
| 基本製品番号 | UCC27424 |
特徴UCC27424DR
* 業界標準のピンアウト
* 各ドライバーの機能を有効にする
*高電流駆動容量+4A 独特の双極およびCMOS True Drive OutputStageは,MOSFET ミラースローズで高電流を提供します
* TTL/CMOS互換性入力 供給電圧から独立
*1.8nFの負荷で20ns典型的な上昇と15ns典型的な落ち込み時間
* インプット減少で25 ns,インプット増加で35 nsの典型的な拡散遅延時間
* 4Vから15Vの電源電圧
* 2 つの出力が並行して,より高いドライブ電流を稼働させることができます.
* 熱的に強化されたMSOPPowerPADTMパッケージで利用可能
* -40°Cから125°Cまで
適用するUCC27424DR
* スイッチモード 電源
* DC/DC変換機
* モーターコントローラ
* ラインドライバー
* D クラス 切り替えるアンプ
UCC27424DRの環境・輸出分類
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
