詳細情報 |
|||
| 出力数: | 1 | インプット:アウトプット: | 0.042361111 |
|---|---|---|---|
| 出力構成: | 高い側面 | 出力型: | Nチャンネル |
| インターフェース: | オン/オフ | 電圧 - 負荷: | 2.5V | 6.5V |
| 電圧 - 供給 (Vcc/Vdd): | 必須 | 現在-出力（最高）: | 5A |
製品の説明

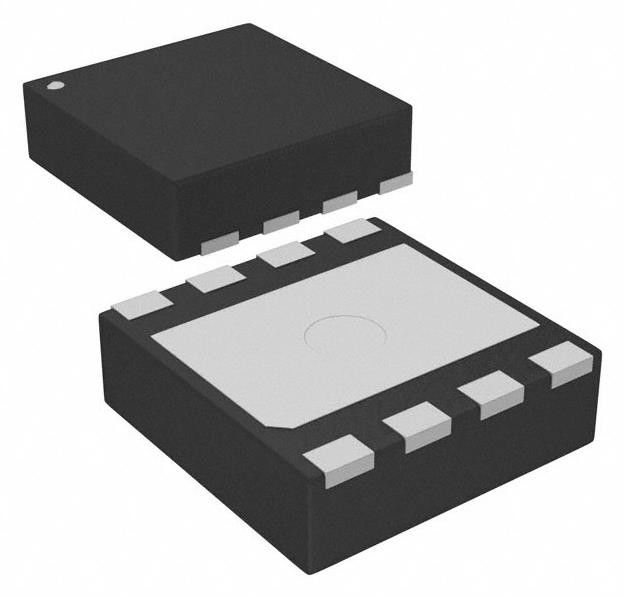

TPS2557QDRBRQ1 電源スイッチ/ドライバ 1:1 Nチャンネル 5A 8-SON (3x3)
仕様 TPS2557QDRBRQ1
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電源配送スイッチ,負荷ドライバー | |
| Mfr | テキサス・インストラクション |
| シリーズ | 自動車,AEC-Q100 |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| スイッチタイプ | 一般的な目的 |
| 出力数 | 1 |
| インプット:アウトプット | 0.042361111 |
| 出力構成 | ハイサイド |
| 出力型 | Nチャンネル |
| インターフェース | オン/オフ |
| 電圧 - 負荷 | 2.5V~6.5V |
| 電圧 - 供給 (Vcc/Vdd) | 必須ではない |
| 電流 - 出力 (最大) | 5A |
| Rdsオン (タイプ) | 22mOhm |
| 入力タイプ | 逆転しない |
| 特徴 | スレイレート制御,ステータスフラグ |
| 欠陥対策 | 電流制限 (調節可能),高温,UVLO |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | 8-SON (3x3) |
| パッケージ/ケース | 8-VDFN 露出パッド |
| 基本製品番号 | TPS2557 |
特徴TPS2557QDRBRQ1
• AEC-Q100 資格
装置 HBM ESD分類レベル H2
デバイスCDMESD分類レベルC5
• 機能的安全性
機能的安全システムの設計に役立つ文書
• USB電流制限要件を満たす
• 調整可能な電流制限,500 mA 5A (典型)
・4.5Aの電流制限精度 ±6.5%
速短回路応答 〜3.5 μs (典型)
• 22mΩ の高側MOSFET
動作範囲: 2.5V から 6.5V
• 2μA 最大待機電流
• 内蔵ソフトスタート
●15kVと8kVのシステムレベルのESD対応
• 安全性に関する認定:
UL2367で認定された
IEC 60950 のCB 認証
IEC 62368 のCB 認証
適用するTPS2557QDRBRQ1
自動車用USB充電ポート
環境と輸出分類TPS2557QDRBRQ1
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 2 (1年) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
