詳細情報 |
|||
| チャンネル数: | 1 | 電圧-分離: | 3750Vrms |
|---|---|---|---|
| 共通モード一時的な免除（分）: | 15kV/µs | 伝搬遅延のtpLH/tpHL （最高）: | 500ns、500ns |
| 脈拍幅のゆがみ（最高）: | 300nm | 昇降時間 (種類): | 15インチ 20インチ |
| 電流 - 出力高,低: | 2A、2A | 現在-ピーク出力: | 2.5A |
| ハイライト: | ACPL-T350-560E ゲートドライバー,オプティカルカップリング 2.5A ゲートドライバー,8-DIP 2.5A ゲートドライバ |
||
製品の説明

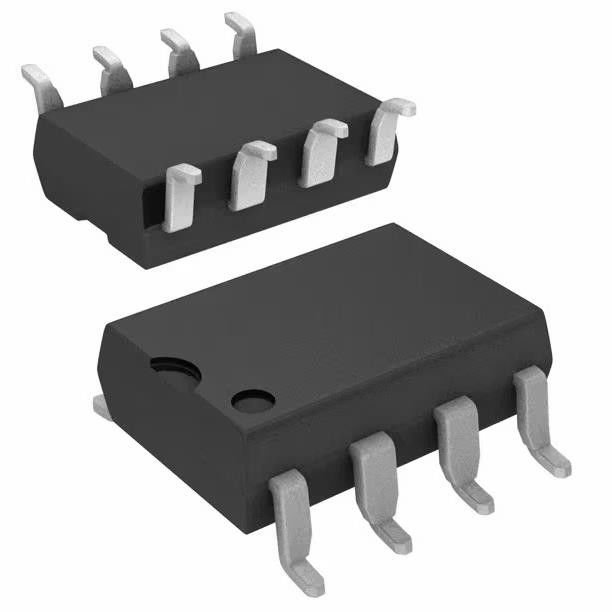

ACPL-T350-560E 2.5A ゲートドライバー オプティカルカップリング 3750Vrms 1チャンネル 8-DIP
仕様 ACPL-T350-560E
| タイプ | 記述 |
| カテゴリー | 隔離器 |
| 隔離器 - ゲートドライバー | |
| Mfr | ブロードコム |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| テクノロジー | オプティカルカップリング |
| チャンネル数 | 1 |
| 電圧 - 隔離 | 3750Vrms |
| 一般モード 臨時免疫力 (分) | 15kV/μs |
| 増殖遅延 tpLH / tpHL (最大) | 500nm,500nm |
| パルス幅歪み (最大) | 300nm |
| 昇降時間 (種類) | 15インチ 20インチ |
| 電流 - 出力高,低 | 2A 2A |
| 電流 - 最大出力 | 2.5A |
| 電圧 - 前向き (Vf) (タイプ) | 1.5V |
| 電流 - 直流向 (If) (最大) | 25mA |
| 電圧 - 出力供給 | 15V~30V |
| 動作温度 | -40°C ~ 100°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-SMD,ガイルウィング |
| 供給者のデバイスパッケージ | 8-DIP メイル・ウィング |
| 承認機関 | CSA,IEC/EN/DIN,UR |
| 基本製品番号 | ACPL-T350 |
特徴ACPL-T350-560E
* 2.5A 絶対最大出力電流
*15kV/μsの最小共通モード拒絶 (CMR) VCM = 1500V
* 1.5 V 最大低レベル出力電圧 (VOL)
* ICC = 4 mA 最大電流
* ヒステレシス付きの電圧ロックアウト保護 (UVLO)
* 幅広く動作するVCC範囲: 15~30Volt 最大切換速度500 ns
*産業用温度範囲: -40°Cから100°C
* 安全 承認
- ULは3750Vrmsを 1分間認識した
- CSA承認
- IEC/EN/DIN EN 60747-5-5 承認された
- VIORM = 630 Vピーク (オプション060)
適用するACPL-T350-560E
* IGBT/MOSFETゲートドライブ
* 家電用のインバーター
工業用インバーター
* 交換電源 (SPS)
