詳細情報 |
|||
| 回路数: | 4 | 入力数: | 2 |
|---|---|---|---|
| 電圧 - 供給: | 2V | 6V | 電流 - 静止状態 (最大): | 2 µA |
| 電流 - 出力高,低: | 5.2mA、5.2mA | 入れられた論理のレベル-低速: | 0.5V～1.8V |
| 高い入れられた論理のレベル-: | 1.5V | 4.2V | 最大伝搬遅延 @ V、最大 CL: | 17ns @ 6V、50pF |
| ハイライト: | 2V 6V SN74HC08QDRQ1 ゲートIC,50pF SN74HC08QDRQ1 ゲートIC,17ns 6V SN74HC08QDRQ1 ゲートIC |
||
製品の説明

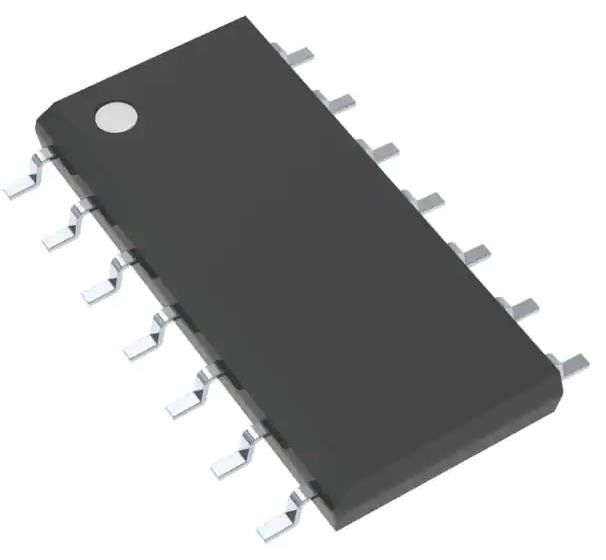

SN74HC08QDRQ1 AND Gate IC 4チャンネル 14-SOIC 2V ~ 6V 17ns @ 6V, 50pF
仕様 SN74HC08QDRQ1
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| ゲートとインバーター | |
| Mfr | テキサス・インストラクション |
| シリーズ | 自動車,AEC-Q100,74HC |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| ロジックタイプ | ANDゲート |
| 回路数 | 4 |
| 入力数 | 2 |
| 特徴 | - |
| 電圧 - 供給 | 2V~6V |
| 電流 - 静止状態 (最大) | 2 μA |
| 電流 - 出力高,低 | 5.2mA,5.2mA |
| 入力論理レベル - 低い | 0.5V~1.8V |
| 入力論理レベル - 高 | 1.5V~4.2V |
| 最大増殖遅延 @ V,最大CL | 17ns @ 6V,50pF |
| 動作温度 | -40°C ~ 125°C |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | 14-SOIC |
| パッケージ/ケース | 14-SOIC (0.154",3.90mm 幅) |
| 基本製品番号 | 74HC08 |
特徴SN74HC08QDRQ1
•AEC-Q100 自動車用には適格:
装置の温度グレード1:
¥40°Cから+125°C,TA
• バッファリング入力
• 陽性および陰性入力クランプダイオード
■ 広範囲の稼働電圧: 2Vから6V
•最大10LSTTLの負荷に対応する
• LSTTL ロジックICと比較して電力量が大幅に削減
導入についてSN74HC08QDRQ1
• 力を組み合わせる 良い信号
• デジタル 信号 を 使える よう に する
