詳細情報 |
|||
| 出力型: | 調節可能 | 出力数: | 1 |
|---|---|---|---|
| 電圧 - 入力 (分): | 4V | 電圧 - 入力 (最大): | 36V |
| 電圧 - 出力 (分/固定): | 1V | 電流 - 出力: | 3A |
| 周波数 - 切り替える: | 400kHz | 動作温度: | -40°C ~ 125°C (TJ) |
| ハイライト: | LMR23630APDRRR スイッチ調節器IC,ポジティブ調整可能なスイッチ調節器IC,1V スイッチ調節 IC |
||
製品の説明

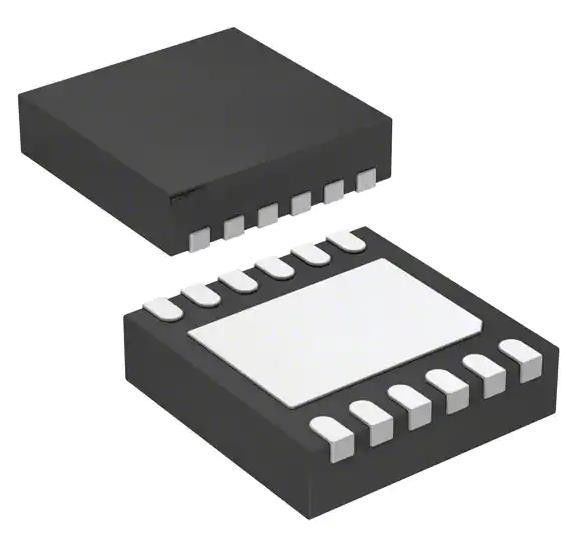

LMR23630APDRRR バックスイッチングレギュレーターIC ポジティブ調節可能 1V 1出力 3A
仕様 LMR23630APDRRR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | SIMPLE SWITCHER® |
| パッケージ | テープ&ロール (TR) |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力型 | 調節可能 |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 4V |
| 電圧 - 入力 (最大) | 36V |
| 電圧 - 出力 (分/固定) | 1V |
| 電圧 - 出力 (最大) | 28V |
| 電流 - 出力 | 3A |
| 周波数 - 切り替える | 400kHz |
| シンクロン直す器 | そうだ |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント,水浸し可能な側面 |
| パッケージ/ケース | 12-WFDFN 露出パッド |
| 供給者のデバイスパッケージ | 12-SON (3x3) |
| 基本製品番号 | LMR23630 |
特徴LMR23630APDRRR
• 4Vから36Vの入力範囲
3A 連続出力電流
• 統合された同期直線
• ローンの制御
最低切換オンタイム: 60 ns
• 内部補償により使いやすさ
• 400kHz 切り替える周波数と調節可能な周波数オプション
• PFMと強制的なPWMモードオプション
• 周波数 を 外部 の 時計 に 同期 する
• 75μA PFM オプションの無負荷時の静電
• 前置負荷に柔らかいスタート
• 高い作業サイクルでの動作がサポートされます
• 精密性のある入力
• ショート・サーキット対策
• 熱保護
• PowerPADTM パッケージ付きの8ピンHSOIC
• パワーパッドTM を搭載した12ピンのWSON水浸し式サイドパック
• LMZM33603 モジュールを使って,より早く市場に投入する
• WEBENCH® パワー デザイナーで LMR23625 を使ってカスタム デザインを作成
導入についてLMR23630APDRRR
• 工場および建物自動化システム:PLCCP,HVAC制御,エレベーター制御
• 資産の追跡
• 一般目的のVIN規制
