詳細情報 |
|||
| 細胞数: | 1 | 電流 - 充電中: | 定数 |
|---|---|---|---|
| プログラム できる 特徴: | 電流,タイマー,電圧 | 欠陥対策: | 超電流,超電圧,短回路 |
| 充電電流 - マックス: | 300mA | バッテリーパックの電圧: | 4.65V |
| 電圧 - 供給 (最大): | 5.5V | インターフェース: | I2C |
| ハイライト: | 300mA BQ25121AYFPR 充電器,複数の化学の充電器 BQ25121AYFPR,25-DSBGA BQ25121AYFPR 充電器 |
||
製品の説明

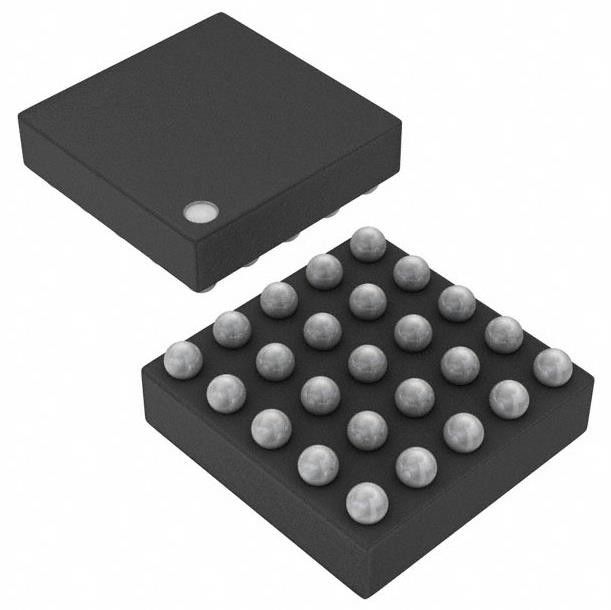

BQ25121AYFPR 300mA 充電器 5.5V IC 多化学 25-DSBGA -40°C ~ 85°C
仕様 BQ25121AYFPR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| バッテリー充電器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| バッテリー化学 | 多化学 |
| 細胞数 | 1 |
| 電流 - 充電 | 常時 |
| プログラム できる 特徴 | 電流,タイマー,電圧 |
| 欠陥対策 | 超電流 超電圧 短回路 |
| 充電電流 - マックス | 300mA |
| バッテリーパックの電圧 | 4.65V |
| 電圧 - 供給 (最大) | 5.5V |
| インターフェース | I2C |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 25-XFBGA,DSBGA |
| 供給者のデバイスパッケージ | 25-DSBGA |
| 基本製品番号 | BQ25121 |
特徴BQ25121AYFPR
• 充電間でのシステム運用時間を増加させる
設定可能な300mAバックレギュレーター (2.5-Vデフォルト)
700-nA (典型) IQ バックコンバータが有効 (負荷なし)
設定可能な負荷スイッチまたは100mALDO出力 (デフォルトで負荷スイッチ)
速充電のために最大300mAの充電電流.
0.5% バッテリーの電圧を正確に調節する (10mVのステップで3.6Vから4.65Vまで設定できます)
設定可能な終了電流 500 μA まで
シンプルな電圧ベースの電池モニター
ウォッチドッグタイマーは無効です
• 低コストで高度に統合されたソリューション
◎2.5mm×2.5mmWCSPパッケージと最小限の溶液のための6つの外部部品
調整可能なタイマーで押すボタンを押して目覚めさせ,リセットします
システムへの電源供給とバッテリーの充電のための電源経路管理
◎電源経路管理により,最長保存期間のために <50 nA の船舶モードの電池静止電流を可能にします.
バッテリー充電器は3.4Vから動作する 5.5VIN (5.5V OVP / 20V対応)
入力電流制限,充電電流,終了電流,状態出力用の専用ピン
• I2C通信制御
充電電圧と電流
契約終了の限界
入力電流制限
VINDPM 制限値
タイミングオプション
負荷スイッチ制御
システム出力電圧調整
LDO出力電圧調整
• 安全性に関する認証:
TUV IEC 62368-1 認証
導入についてBQ25121AYFPR
• スマート 時計 や 携帯 機器
• 運動用 器具
• 健康 監視 医療用品
• 再充電 できる 玩具
