詳細情報 |
|||
| 出力数: | 1 | インプット:アウトプット: | 0.042361111 |
|---|---|---|---|
| 出力構成: | 高い側面 | 出力型: | Nチャンネル |
| インターフェース: | オン/オフ | 電圧 - 負荷: | 2.7V | 18V |
| 現在-出力（最高）: | 2A | Rdsの（タイプ）: | 79mOhm |
| ハイライト: | SOT-23-6 TPS22810DBVR 電源スイッチ/ドライバ,2A TPS22810DBVR 電源スイッチ/ドライバ,2.7V 18V TPS22810DBVR 電源スイッチ/ドライバ |
||
製品の説明

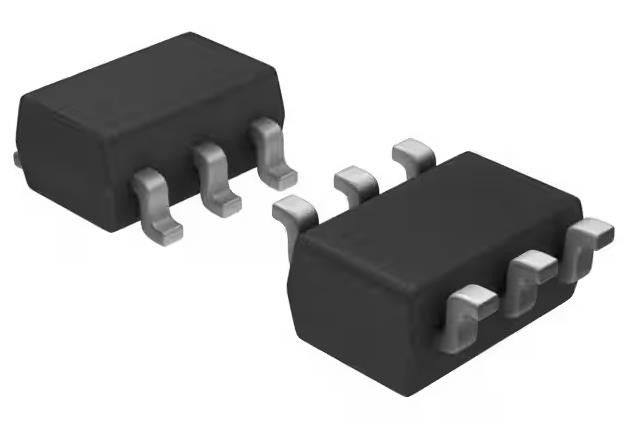

TPS22810DBVR 電源スイッチ/ドライバ 1:1 Nチャンネル 2A SOT-23-6 2.7V ~ 18V 2A
仕様 TPS22810DBVR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電源配送スイッチ,負荷ドライバー | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| スイッチタイプ | 一般的な目的 |
| 出力数 | 1 |
| インプット:アウトプット | 0.042361111 |
| 出力構成 | ハイサイド |
| 出力型 | Nチャンネル |
| インターフェース | オン/オフ |
| 電圧 - 負荷 | 2.7V~18V |
| 電圧 - 供給 (Vcc/Vdd) | 必須ではない |
| 電流 - 出力 (最大) | 2A |
| Rdsオン (タイプ) | 79mOhm |
| 入力タイプ | 逆転しない |
| 特徴 | 負荷放出,スローレート制御 |
| 欠陥対策 | 超高温,UVLO |
| 動作温度 | -40°C~105°C (TA) |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | SOT-23-6 |
| パッケージ/ケース | SOT-23-6 |
| 基本製品番号 | TPS22810 |
特徴TPS22810DBVR
• 統合された単チャンネルロードスイッチ
周囲の動作温度:
40°Cから+105°C
SOT23-6 (DBV): 2A 最大連続電流 1
WSON (DRV): 3-A 最大連続電流 1
• 入力電圧範囲:2.7Vから18V
絶対最大入力電圧: 20V
• オン抵抗 (RON)
VIN = 12 V で RON = 79 mΩ (典型)
• 静かな 流れ
VIN = 12 V で 62 μA (典型)
• シャットダウン電流
VIN = 12 V で 500 nA (典型)
• 熱停止
• 低電圧 ロックアウト (UVLO)
• 調整可能な速出力放出 (QOD)
• CTピンで設定可能な上昇時間
• SOT23-6 パッケージ
2.9mm × 2.8mm, 0.95mm ピッチ 1.45mm 高さ (DBV)
• WSON パッケージ
2mm × 2mm,0.65mm ピッチ 0.75mm 高さ (DRV)
• JESD 22 に基づいてテストされたESDパフォーマンス
±2kVのHBMと ±1kVのCDM
導入についてTPS22810DBVR
• 高画質テレビ
• 産業システム
• セット トップ ボックス
• 監視システム
