詳細情報 |
|||
| タイプ: | 音声 | データインターフェース: | I2C,I2S |
|---|---|---|---|
| 解像度 (ビット): | 16 b、20 b、24 b、32 b | シグマ・デルタ: | そうだ |
| S/N比,ADCs/DACs (db) タイプ: | 92 / 102 | ダイナミック レンジ、ADCs/DACs （db）のタイプ: | 93 / 97 年 |
| 電圧-供給、アナログ: | 2.7V~3.6V | 電圧-供給、デジタル: | 1.1V | 3.6V |
| ハイライト: | 20b 6PAIC3109TRHBRQ1 オーディオインターフェース,32-VQFN 6PAIC3109TRHBRQ1 音声インターフェース,24b 6PAIC3109TRHBRQ1 オーディオインターフェース |
||
製品の説明

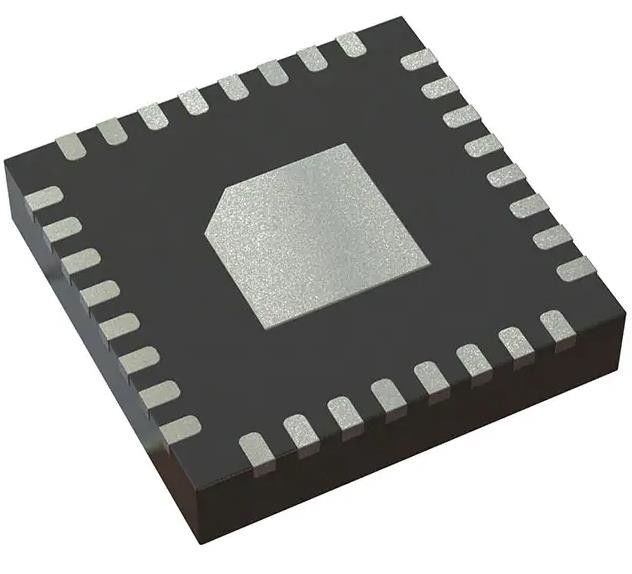

6PAIC3109TRHBRQ1 オーディオインターフェース 16b, 20b, 24b, 32b I2C, I2S 32-VQFN (5x5)
仕様 6PAIC3109TRHBRQ1
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| インターフェース | |
| コデックス | |
| Mfr | テキサス・インストラクション |
| シリーズ | 自動車,AEC-Q100 |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| タイプ | 音声 |
| データインターフェース | I2C,I2S |
| 解像度 (ビット) | 16b, 20b, 24b, 32b |
| ADC / DAC の数 | 祈り に 答え て ください |
| シグマ・デルタ | そうだ |
| S/N比,ADCs/DACs (db) タイプ | 92 / 102 |
| ダイナミックレンジ,ADC/DAC (db) タイプ | 93 / 97 年 |
| 電圧 - 供給,アナログ | 2.7V~3.6V |
| 電圧 - 電源,デジタル | 1.1V~3.6V |
| 動作温度 | -40°C~105°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 32-VFQFN 露出パッド |
| 供給者のデバイスパッケージ | 32VQFN (5x5) |
| 基本製品番号 | 6PAIC3109 |
特徴6PAIC3109TRHBRQ1
• 自動車用用途に適しています
■AEC-Q100 資格:
温度2級:40°Cから105°C
HBM ESD分類2
CDM ESD分類 C4B
• モノオーディオDAC:
信号とノイズ比102dBA
8kHzから96kHzまでのサンプリングレートをサポートする
3D,ベース,トレブル,エコー,または脱強調効果
• モノオーディオADC:
信号とノイズ比92dBA
8kHzから96kHzまでのサンプリングレートをサポートする
デジタル信号処理とノイズフィルタリング
• 4 つの音声入力ピン:
異なるインプットが2つまで
〜 単端入力が2つまで
• 6 つのオーディオ出力ドライバー:
完全差分式または単端ヘッドフォンドライバーを2つ
完全微分線出力のモノペア
•低電源: 14mW モノ, 48kHz再生 3.3-V アナログ供給
• 超低電源モード 消極的なアナログバイパス
• フロントエンド プログラム可能な増幅器 (PGA)
• DAC再生のためのプログラム可能なデジタルゲイン
• 記録のための自動獲得制御 (AGC)
• プログラム できる マイク バイアス
• 柔軟な時計生成のためのプログラム可能なPLL
• I2C制御バス
• 音声データ形式:I2S,左と右を正当化,DSP,TDM
• 電源:
アナログ (AVDD,DRVDD):2.7Vから3.6V
デジタルコア (DVDD): 1.525Vから1.95V
デジタルI/O (IOVDD):1.1Vから3.6V
• 2つのVQFN-32パッケージオプションで提供されています.
濡れない (6PAIC3109TRHBRQ1)
濡れる側面 (6PAIC3109TWRHMRQ1)
導入について6PAIC3109TRHBRQ1
• 緊急電話 (eCall) システム
• テレマティック制御ユニット (TCU)
• 自動車用ヘッドユニット
