詳細情報 |
|||
| チャンネル数: | 1 | 電圧-分離: | 5000Vrms |
|---|---|---|---|
| 共通モード一時的な免除（分）: | 20kV/µs | 伝搬遅延のtpLH/tpHL （最高）: | 500ns、500ns |
| 脈拍幅のゆがみ（最高）: | 300nm | 昇降時間 (種類): | 60ns、60ns |
| 電流 - 出力高,低: | 2A、2A | 現在-ピーク出力: | 3A |
| ハイライト: | FOD3150ASD ゲートドライバー,FOD3150ASD,1 チャネルゲートドライバー |
||
製品の説明

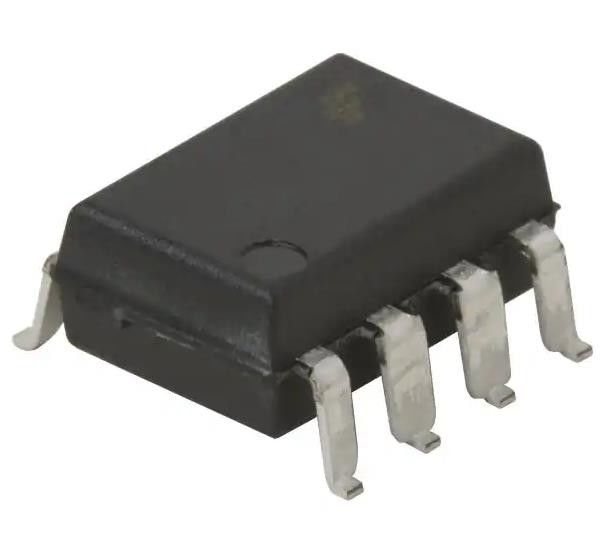

FOD3150ASD 3Aゲートドライバー オプティカルカップリング 5000Vrms 1チャンネル 8-SMD
仕様 FOD3150ASD
| タイプ | 記述 |
| カテゴリー | 隔離器 |
| 隔離器 - ゲートドライバー | |
| Mfr | 一半 |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| テクノロジー | オプティカルカップリング |
| チャンネル数 | 1 |
| 電圧 - 隔離 | 5000Vrms |
| 一般モード 臨時免疫力 (分) | 20kV/μs |
| 増殖遅延 tpLH / tpHL (最大) | 500nm,500nm |
| パルス幅歪み (最大) | 300nm |
| 昇降時間 (種類) | 60nm,60nm |
| 電流 - 出力高,低 | 2A 2A |
| 電流 - 最大出力 | 3A |
| 電圧 - 前向き (Vf) (タイプ) | 1.5V |
| 電流 - 直流向 (If) (最大) | 25mA |
| 電圧 - 出力供給 | 15V~30V |
| 動作温度 | -40°C ~ 100°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-SMD,ガイルウィング |
| 供給者のデバイスパッケージ | 8-SMD |
| 承認機関 | UL |
| 基本製品番号 | FOD3150 |
特徴FOD3150ASD
●高騒音抵抗性 20kV/s 最低 共通モード拒否
• 出力段階でのPチャネルMOSFETの使用により,出力電圧は供給レールに近い位置に振動する
• 15V から 30V の幅広く供給電圧範囲
• 速やかに 切り替える
* 500 ns 最大 拡散 遅延
* 最大300ns パルス幅歪み
• ヒステレシスによる電圧ロックアウト (UVLO)
• 工業用温度範囲の拡大,-40°Cから100°Cの温度範囲
• 安全性及び規制の承認
* UL1577,1分間の5000VRMS
* DIN EN/IEC60747−5−2
・ >8.0 mm 離線とクリープ距離 (オプション ¥T)
• これはPb−フリーデバイスです
導入についてFOD3150ASD
工業用インバーター
• 断続 的 な 電力 供給
• インダクション 熱
• 隔離されたIGBT/パワー MOSFETゲートドライブ
この製品の詳細を知りたい
