詳細情報 |
|||
| 細胞数: | 1 | 欠陥対策: | 過剰な電流,過剰な温度 |
|---|---|---|---|
| 充電電流 - マックス: | 5A | 電圧 - 供給 (最大): | 14V |
| インターフェース: | Iの² C、USB | 動作温度: | -40°C ~ 85°C (TA) |
| マウントタイプ: | 表面マウント | 供給者のデバイスパッケージ: | 24-WQFN （4x4） |
| ハイライト: | 14V 5A BQ25890HRTWT 充電器IC,5A BQ25890HRTWT 充電器IC,14V BQ25890HRTWT 充電IC |
||
製品の説明

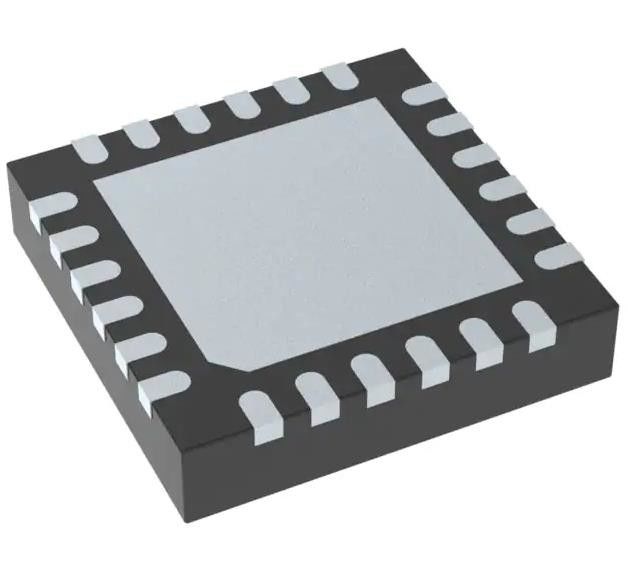

BQ25890HRTWT 充電器IC リチウムイオン/ポリマー 24-WQFN (4x4) 14V 5A
仕様 BQ25890HRTWT
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| バッテリー充電器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | マックスチャージTM |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| バッテリー化学 | リチウムイオン/ポリマー |
| 細胞数 | 1 |
| 電流 - 充電 | - |
| プログラム できる 特徴 | - |
| 欠陥対策 | 過剰な電流,過剰な温度 |
| 充電電流 - マックス | 5A |
| バッテリーパックの電圧 | - |
| 電圧 - 供給 (最大) | 14V |
| インターフェース | I2C,USB |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 24-WFQFN 露出パッド |
| 供給者のデバイスパッケージ | 24WQFN (4x4) |
| 基本製品番号 | BQ25890 |
特徴BQ25890HRTWT
• 高効率の5A,1.5MHz スイッチモード バック充電
2Aで93%の充電効率と3Aで91%の充電効率
高電圧入力 (9V / 12V) の最適化
軽荷重操作のための低出力PFMモード
• USB On-the-Go (OTG) 4.5Vから5.5Vの調節可能出力
選択可能な500-KHz / 1.5-MHzブース変換器,最大2.4A出力
93%のブースト効率 5Vで1A出力
精密なヒックモード 過剰電流保護
支持 2.5V バッテリーまで
軽負荷効率のためのPWMのみまたはPFM/PWM制御をサポートする
• USB入力と調節可能な高電圧アダプタをサポートする単一入力
支持 3.9V から 14V 入力電圧範囲
輸入電流制限 (100 mAから3.25 A,解像度50 mA) USB2をサポートする0USB3.0標準と高圧アダプター
入力電圧による最大電力の追跡
*幅広いアダプターで最大14Vまで制限
USB SDP,CDP,DCP,および非標準アダプタを自動的に検出します
• アダプタをオーバーロードせずに入力電力を最大化するための入力電流最適化器 (ICO)
充電器の出力から電池端末への抵抗補償 (IRCOMP)
• 最大電池放電効率は11mΩ電池放電MOSFETで最大9A
• システムモニター (電圧,温度,充電電流) の統合ADC
狭いVDC (NVDC) 電力経路管理
バッテリーも充電もせずに即座に起動する
バッテリー補給モードでの理想的な二極管操作
• BATFET コントロール 船舶モード,目覚め,および完全なシステムリセットをサポートする
• 柔軟な自動運転とI2Cモードにより最適なシステム性能
• 高統合にはすべてのMOSFET,電流センサー,ループ補償が含まれます
• 12-μA 低電池流出電流 船舶モードをサポートする
• 高度 の 精度
◎ ±0.5% 充電電圧規制
充電電流の規制
±7.5% 入力電流調整
• 安全
充電とブーストモードのバッテリー温度センサー
熱調節と熱停止
導入についてBQ25890HRTWT
• スマート 携帯電話
• タブレットPC
• 携帯 の インターネット デバイス
