詳細情報 |
|||
| チャンネル数: | 2 | 電圧-分離: | 5700Vrms |
|---|---|---|---|
| 共通モード一時的な免除（分）: | 100V/ns | 伝搬遅延のtpLH/tpHL （最高）: | 30インチ 30インチ |
| 脈拍幅のゆがみ（最高）: | 6ns | 昇降時間 (種類): | 6n, 7n |
| ハイライト: | 6A UCC21530BQDWKRQ1 ゲートドライバー,2チャネル UCC21530BQDWKRQ1 ゲートドライバー,4A UCC21530BQDWKRQ1 ゲートドライバー |
||
製品の説明

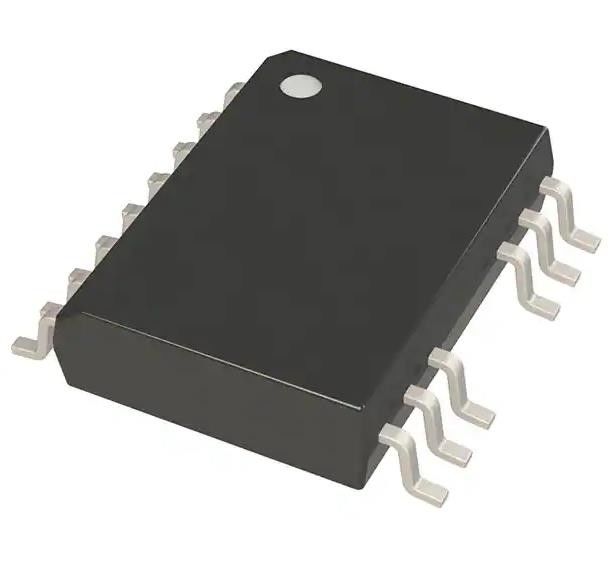

UCC21530BQDWKRQ1 4A, 6A ゲートドライバー 容量結合 5700Vrms 2チャネル
仕様 UCC21530BQDWKRQ1
| タイプ | 記述 |
| カテゴリー | 隔離器 |
| 隔離器 - ゲートドライバー | |
| Mfr | テキサス・インストラクション |
| シリーズ | 自動車,AEC-Q100,機能安全 (FuSa) |
| パッケージ | テープ&ロール (TR) |
| テクノロジー | 容量結合 |
| チャンネル数 | 2 |
| 電圧 - 隔離 | 5700Vrms |
| 一般モード 臨時免疫力 (分) | 100V/ns |
| 増殖遅延 tpLH / tpHL (最大) | 30インチ 30インチ |
| パルス幅歪み (最大) | 6ns |
| 昇降時間 (種類) | 6n, 7n |
| 電流 - 出力高,低 | 4A,6A |
| 電流 - 最大出力 | 4A,6A |
| 電圧 - 前向き (Vf) (タイプ) | - |
| 電圧 - 出力供給 | 14.7V~25V |
| 動作温度 | -40°C ~ 125°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 14-SOIC (0.295", 7.50mm 幅) |
| 供給者のデバイスパッケージ | 14-SOIC |
| 承認機関 | CQC,CSA,UL,VDE |
| 基本製品番号 | UCC21530 |
特徴UCC21530BQDWKRQ1
■AEC-Q100 資格を持つこと
装置の温度グレード1
装置 HBM ESD分類レベル H2
デバイスCDMESD分類レベルC6
• 機能的安全 品質管理
機能的安全システムの設計に役立つ文書
• ユニバーサル:ダブル・ロー・サイド,ダブル・ハイ・サイドまたはハーフブリッジドライバー
• 広体型SOIC-14 (DWK) パッケージ
ドライバーチャネル間の3.3mmの距離
切り替えパラメータ:
19 ns 典型的な増殖遅延
10ns 最小パルス幅
5ns 最大遅延マッチング
6ns 最大パルス幅歪み
• 100V/ns 以上 の 常態 臨時 免疫 (CMTI)
• 隔離壁の寿命 >40年
• 4-Aピークソース,6-Aピークシンク出力
• TTL と CMOS に互換性のある入力
3Vから18Vの入力VCCI範囲
• 最大25VのVDD出力ドライブ供給
8Vと12V VDD UVLOオプション
• プログラム可能な重複とデッドタイム
• 5 ns 未満の入力パルスとノイズトランジエントを拒絶する
・ 動作温度範囲 40 °C から +125 °C
• 安全性に関する認定:
DIN V VDE V 0884-11 :2017-01 による 8000-VPK 隔離
UL 1577 単位で 1 分間 5.7-kVRMS 隔離
CSA認証 IEC 60950-1,IEC 62368-1,IEC 61010-1およびIEC 60601-1のエンド機器規格に従って
GB4943.1-2011 に基づく CQC 認証
導入についてUCC21530BQDWKRQ1
• HEV と BEV バッテリー 充電器
• ソーラー ストリング と 中央 インバーター
• ACからDC,DCからDCの充電池
• ACインバーターとサーボドライブ
• ACからDCへ,DCからDCへ
• エネルギー貯蔵システム
