詳細情報 |
|||
| チャンネル数: | 2 | 入力-側面1/Side 2: | 2/0 |
|---|---|---|---|
| チャンネルタイプ: | 一方向 | 電圧-分離: | 2500Vrms |
| 共通モード一時的な免除（分）: | 25kV/µs | データレート: | 1Mbps |
| ハイライト: | 2500Vrms デジタル・アイソレーター,1Mbps 目的 デジタル 隔離器,2 チャンネル 目的 デジタル 隔離器 |
||
製品の説明

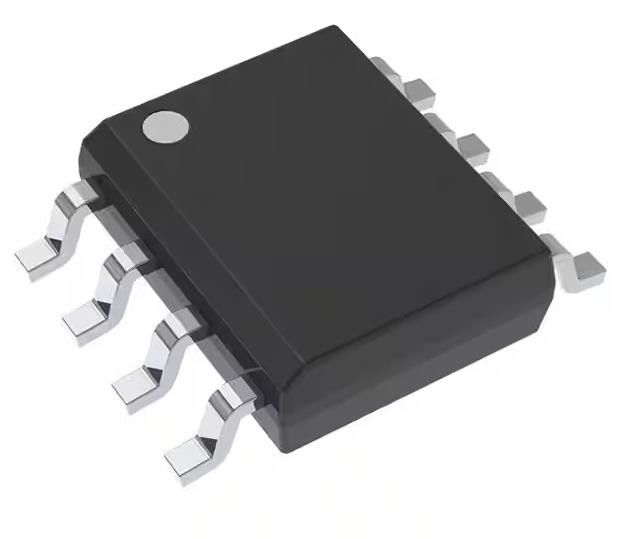

ISO7420DR 一般用途デジタル隔離器 2500Vrms 2チャネル 1Mbps 25kV/μs
仕様 ISO7420DR
| タイプ | 記述 |
| カテゴリー | 隔離器 |
| デジタル・アイソレーター | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| テクノロジー | 容量結合 |
| タイプ | 一般的な目的 |
| 孤立 し た 力 | 違う |
| チャンネル数 | 2 |
| 入力 - ページ1/ページ2 | 2/0 年齢 |
| チャンネルタイプ | 一方向 |
| 電圧 - 隔離 | 2500Vrms |
| 一般モード 臨時免疫力 (分) | 25kV/μs |
| データレート | 1Mbps |
| 増殖遅延 tpLH / tpHL (最大) | 14n, 14n |
| パルス幅歪み (最大) | 3.7ns |
| 昇降時間 (種類) | 1n, 1n |
| 電圧 - 供給 | 3.15V ~ 3.45V, 4.75V ~ 5.25V |
| 動作温度 | -40°C ~ 105°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-SOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 8-SOIC |
| 基本製品番号 | ISO7420 |
特徴ISO7420DR
* 最大信号速さ: 1 Mbps
* 低電力消費,チャネルあたり典型的なICC (3.3-V動作):- ISO7420: 1.1mA,ISO7421: 1.5mA
* 低増殖遅延 - 9 ns 典型的な低偏差 - 300 ps 典型的な
* 広いTA範囲: -40'C から 125'C (Mグレード)
* 50kV/US 臨時抵抗力,典型
* 25年以上 定電圧で絶縁の完全性
* 3.3Vと5Vの電源と論理レベルから動作する
*3.3Vと5Vレベル翻訳
* 狭いボディ SOlC-8 パッケージ
* 安全性および規制の承認:4242 VEK 単離 DIN V VDE V 0884-10およびDIN EN 61010-12500 VRms 単離 1 分 UL 1577CSA 部品受容通知 5AIEC60950-1およびIEC 61010-1規格 GB4943 によるCQC認証.1-2011 年
導入についてISO7420DR
* オプトカップラー交換:
- 産業用フィールドバス
- プロフィーブス
- モッドバス
- DeviceNettm データバス
- サーボ制御インターフェース
- モーター制御
- 電源
- バッテリーパック
