詳細情報 |
|||
| ビットの数: | 10 | サンプリング率 (毎秒): | 200k |
|---|---|---|---|
| 入力数: | 2 | 入力タイプ: | 終わる単一 |
| データインターフェース: | SPI、DSP | 比率- S/H:ADC: | 1:01 |
| ハイライト: | ステップアップ DC-DC コントローラIC,ポジティブな出力 DC-DCコントローラIC,16-WQFN DC-DC コントロールIC |
||
製品の説明

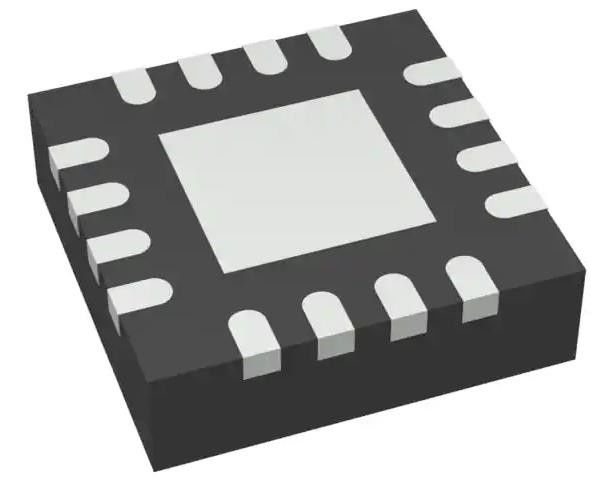

TPS43061RTER ブーストレギュレーター ポジティブな出力 ステップアップ DC-DC コントローラー IC 16-WQFN
仕様 TPS43061RTER は,このページをクリックします.
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| DC DC スイッチングコントローラ | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| Digi-Reel® | |
| 出力型 | トランジスタドライバ |
| 機能 | ステップアップ |
| 出力構成 | ポジティブ |
| トポロジー | 刺激する |
| 出力数 | 1 |
| 生産段階 | 1 |
| 電圧 - 供給 (Vcc/Vdd) | 4.5V~38V |
| 周波数 - 切り替える | 50kHz ~ 1MHz |
| 作業周期 (最大) | - |
| シンクロン直す器 | そうだ |
| 時計同期 | 違う |
| シリアルインターフェース | - |
| 制御機能 | オン,周波数制御,パワー良好,ソフトスタート |
| 動作温度 | -40°C ~ 150°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-WFQFN 露出パッド |
| 供給者のデバイスパッケージ | 16-WQFN (3x3) |
| 基本製品番号 | TPS43061 |
特徴TPS43061RTER は,このページをクリックします.
● 58V 最大出力電圧
•4.5から38V (40V絶対最大) のVIN範囲
• TPS43060: 7.5-V ゲートドライブ 標準的なスリースホール MOSFET に最適化
• TPS43061:低Qg NexFETTM パワーMOSFETに最適化された5.5Vゲートドライブ
• 内部傾斜補償による電流モード制御
• 50 kHz から 1 MHz まで 調整 できる 周波数
• 外部 時計 に 同期 する 能力
• 調整 できる ソフト スタート 時間
• インダクタ DCR またはレジスタント電流センサー
•出力電圧 電力良好指標
・ ±0.8% フィードバック基準電圧
5μA 切断電流
・ 600μA 動作静電
• 統合されたブートストラップダイオード (TPS43061)
• サイクルごとに電流制限と熱停止
• 調整可能な低電圧ロックアウト (UVLO) と出力超電圧保護
• 小型 16 ピンの WQFN (3 mm × 3 mm) パッケージ 搭載 PowerPADTM
・ 40°C から 150°C までの作業TJ範囲
導入についてTPS43061RTER は,このページをクリックします.
• パソコン用のThunderboltポート
• 自動車 の 電力 システム
• 同期 フライバック
• GaN RF パワーアンプ
• タブレット コンピューター の アクセサリー
● バッテリー に 動かさ れる システム
• 5V,12Vおよび24Vの直流バス電源システム
