詳細情報 |
|||
| 出力数: | 1 | 電圧 - 入力 (分): | 3.5v |
|---|---|---|---|
| 電圧 - 入力 (最大): | 60V | 電圧 - 出力 (分/固定): | 1V |
| 電圧 - 出力 (最大): | 57v | 電流 - 出力: | 3.5A |
| 周波数 - 切り替える: | 300kHz | 2.2MHz | 動作温度: | -40°C ~ 125°C (TJ) |
| ハイライト: | ポジティブ調整可能な LM76003QRNPRQ1 調節器IC,3.5A LM76003QRNPRQ1 調節装置IC,1 出力 LM76003QRNPRQ1 調節器IC |
||
製品の説明

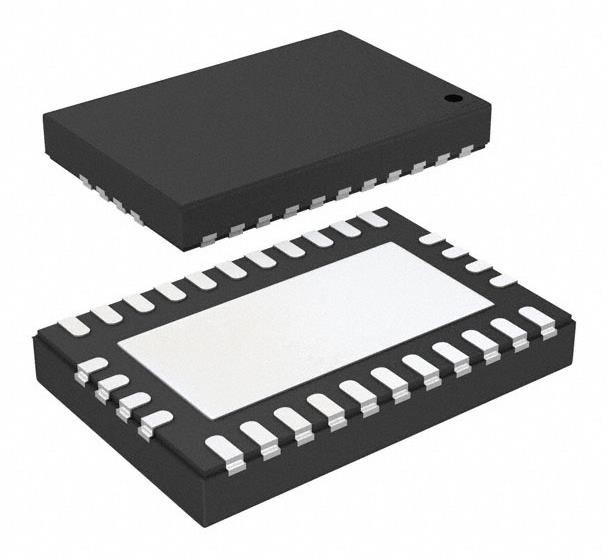

LM76003QRNPRQ1 魔法の調節器IC ポジティブ調節可能 1V 1 出力 3.5A 30-WFQFN
仕様 LM76003QRNPRQ1
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | 自動車,AEC-Q100 |
| パッケージ | テープ&ロール (TR) |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力型 | 調節可能 |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 3.5V |
| 電圧 - 入力 (最大) | 60V |
| 電圧 - 出力 (分/固定) | 1V |
| 電圧 - 出力 (最大) | 57V |
| 電流 - 出力 | 3.5A |
| 周波数 - 切り替える | 300kHz ~ 2.2MHz |
| シンクロン直す器 | そうだ |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント,水浸し可能な側面 |
| パッケージ/ケース | 30-WFQFN 露出パッド |
| 供給者のデバイスパッケージ | 30WQFN (6x4) |
| 基本製品番号 | LM76003 |
特徴LM76003QRNPRQ1
•AEC-Q100 自動車用
装置の温度グレード1: 周囲の動作温度40°Cから+125°C
装置のHBMESD分類レベル2
デバイスCDMESD分類レベルC5
• 統合された同期直線
• 入力電圧3.5Vから60V (最大65V)
•出力電圧1Vから95%VIN
• 15-μA 静電が調節されている
• 大幅な電圧変換範囲
トン-MIN = 65 ns (典型)
■ TOFF-MIN = 95 ns (典型的な)
• システムレベルの機能
外部時計に同期する
パワー・グッド・フラグ
調整可能なソフトスタート (6.3ms デフォルト)
ピン選択可能なFPWM操作
• 調節可能な周波数帯: 300 kHz から 2.2 MHz
• 軽負荷アーキテクチャ (PFM) の高効率性
• 保護 装置
サイクルごとに電流制限
ショート・サーキット保護
超高温熱停止保護
WEBENCH® パワー デザイナーで LM76002-Q1η/LM76003-Q1 を使ってカスタム デザインを作成します
