詳細情報 |
|||
| 出力型: | 調節可能 | 出力数: | 1 |
|---|---|---|---|
| 電圧 - 入力 (分): | 4.5V | 電圧 - 入力 (最大): | 42V |
| 電圧 - 出力 (分/固定): | 1.285V | 電圧 - 出力 (最大): | 37V |
| 電流 - 出力: | 3A | 周波数 - 切り替える: | 500kHz |
| ハイライト: | 1.285V LM22670MR-ADJ/NOPB スイッチング 規制 IC,調整可能な LM22670MR-ADJ/NOPB スイッチング 制御 IC,陽性 LM22670MR-ADJ/NOPB 切り替え調節器IC |
||
製品の説明

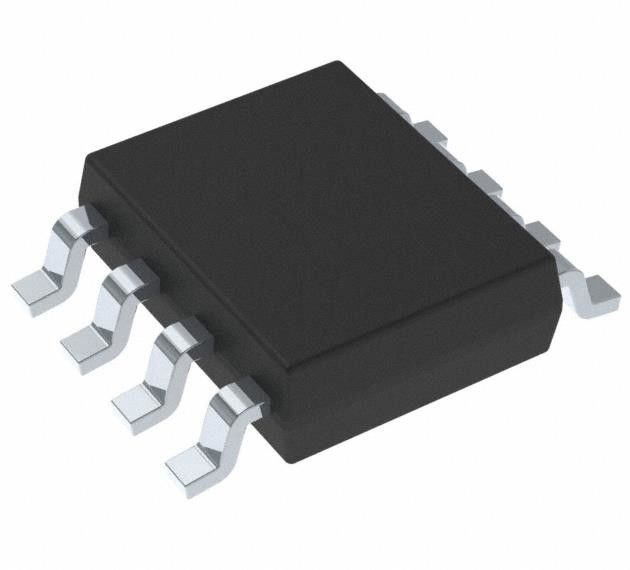

LM22670MR-ADJ/NOPB スイッチングレギュレーターIC ポジティブ調節可能 1.285V 1 出力 3A
仕様 LM22670MR-ADJ/NOPB
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | SIMPLE SWITCHER® |
| パッケージ | トューブ |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力型 | 調節可能 |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 4.5V |
| 電圧 - 入力 (最大) | 42V |
| 電圧 - 出力 (分/固定) | 1.285V |
| 電圧 - 出力 (最大) | 37V |
| 電流 - 出力 | 3A |
| 周波数 - 切り替える | 500kHz |
| シンクロン直す器 | 違う |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-PowerSOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 8-SO パワーパッド |
| 基本製品番号 | LM22670 |
特徴LM22670MR-ADJ/NOPB
* 幅広く入力電圧範囲:4.5Vから42V
* 内部補償電圧モード制御
*低ESRセラミックコンデンサで安定
* 120mQ Nチャネル MOSFET PFM パッケージ
*100mQ Nチャンネル MOSFET SO パワー PADTM-8 パッケージ
*出力電圧 オプション:-ADJ (出力は1.285V以下) -5.0 (出力は5V固定)
* +1.5% フィードバック参照精度
* 500kHz デフォルト 切り替える周波数
* 調整可能なスイッチング周波数と同期
* -40°Cから125°C 動作点温度範囲
* 精密性有効ピン
* 統合されたブートストラップダイオード
* 統合ソフトスタート
* WEBENCH が完全に有効
* LM22670-Q1はAEC-Q100グレード1合格 (40Cから+125°Cの動作交差点温度) の自動車グレード製品です
適用するLM22670MR-ADJ/NOPB
* 産業管理
* テレコム・データ・コム・システム
* 組み込みシステム
* 標準24V,12V,5Vインプットレールからの変換
