詳細情報 |
|||
| 規制当局の数: | 1 | 電圧 - 入力 (最大): | 6.5V |
|---|---|---|---|
| 電圧 - 出力 (分/固定): | 2.5V | 圧力の減少 (最大): | 0.3V @ 150mA |
| 電流 - 出力: | 150mA | 電流 - 静止 (Iq): | 80 µA |
| 電流 - 供給量 (最大): | 100 μA | PSRR: | 70dB ~ 45dB (100Hz ~ 1MHz) |
| ハイライト: | 固定電圧の正圧調節器IC,150mA 電圧調節器IC,1 出力電圧調節器IC |
||
製品の説明
LM22670MR-ADJ/NOPB スイッチングレギュレーターIC ポジティブ調節可能 1.285V 1 出力 3A

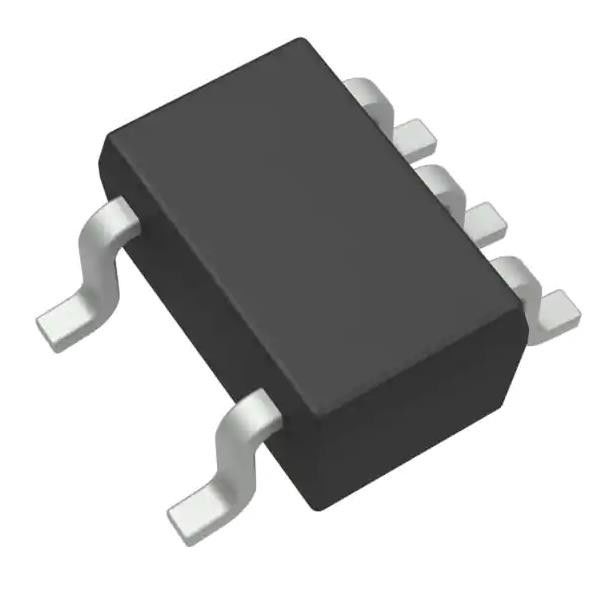

仕様 TPS71725DCKR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 線形 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 出力構成 | ポジティブ |
| 出力型 | 固定 |
| 規制当局の数 | 1 |
| 電圧 - 入力 (最大) | 6.5V |
| 電圧 - 出力 (分/固定) | 2.5V |
| 電圧 - 出力 (最大) | - |
| 圧力の減少 (最大) | 0.3V @ 150mA |
| 電流 - 出力 | 150mA |
| 電流 - 静止 (Iq) | 80 μA |
| 電流 - 供給量 (最大) | 100 μA |
| PSRR | 70dB ~ 45dB (100Hz ~ 1MHz) |
| 制御機能 | 有効にする |
| 保護 機能 | 超電流,超温度,反極性,低電圧ロックアウト (UVLO) |
| 動作温度 | -40°C ~ 125°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 5-TSSOP,SC-70-5,SOT-353 について |
| 供給者のデバイスパッケージ | SC-70-5 |
| 基本製品番号 | TPS717 |
特徴TPS71725DCKR
• 入力電圧: 2.5V から 6.5V
複数の出力バージョンで利用可能:
固定出力 0.9V から 5V の電圧
調節可能な出力電圧 0.9V から 6.2V
超高い PSRR:
1kHzで70dB,100kHzで67dB,1MHzで45dB
• 優れた負荷と線路の臨時応答
非常低脱出: 150 mA で典型的な 170 mV
低ノイズ: 30 μVRMS (100 Hz から 100 kHz)
• 小型5ピンSC-70,2mm × 2mm WSON-6および1.5mm × 1.5mm WSON-6パッケージ
TPS71725DCKRの適用
• カメラ センサー の 電力
● 携帯電話 の 手機
• PDA と スマートフォン
• ワイヤレス LAN,Bluetooth®
