詳細情報 |
|||
| 出力数: | 6 | 出力段階: | 1 |
|---|---|---|---|
| 電圧 - 供給 (Vcc/Vdd): | 8V | 17V | 周波数 - 切り替える: | 50kHz ~ 1MHz |
| 使用率（最高）: | 95% | シンクロン直す器: | そうだ |
| 制御機能: | 不感時間制御は、周波数制御、柔らかい開始可能になる | 動作温度: | -40°C ~ 125°C (TJ) |
| ハイライト: | UCC28950QPWRQ1 フルブリッジレギュレーター,24-TSSOP フルブリッジ 調節器,UCC28950QPWRQ1 |
||
製品の説明

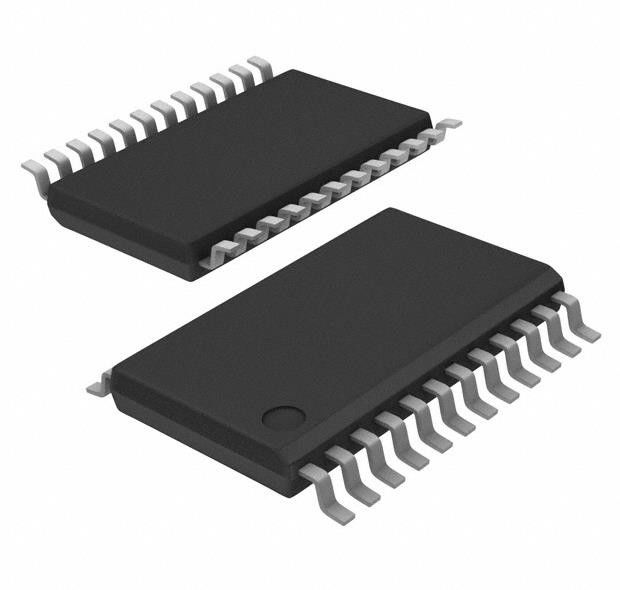

UCC28950QPWRQ1 フルブリッジレギュレーター ポジティブな出力制御 IC 24-TSSOP
仕様 UCC28950QPWRQ1
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| DC DC スイッチングコントローラ | |
| Mfr | テキサス・インストラクション |
| シリーズ | 自動車,AEC-Q100 |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 出力型 | トランジスタドライバ |
| 機能 | ステップアップ/ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | フルブリッジ |
| 出力数 | 6 |
| 生産段階 | 1 |
| 電圧 - 供給 (Vcc/Vdd) | 8V~17V |
| 周波数 - 切り替える | 50kHz ~ 1MHz |
| 作業周期 (最大) | 95% |
| シンクロン直す器 | そうだ |
| 時計同期 | そうだ |
| シリアルインターフェース | - |
| 制御機能 | デッドタイム制御,有効,周波数制御,ソフトスタート |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 24-TSSOP (0.173",4.40mm 幅) |
| 供給者のデバイスパッケージ | 24-TSSOP |
| 基本製品番号 | UCC28950 |
特徴UCC28950QPWRQ1
*自動車用には適しています.
*AEC-Q100 合格 試験結果は以下の通り:
- 装置の温度グレード1: -40C~125°C 周囲の動作温度範囲
- 装置 HBM ESD分類レベル H2
- デバイスCDMESD分類レベルC3B
* 拡張された広範囲共鳴ゼロ電圧スイッチング (ZVS) 能力
* 直接の同期直す器 (SR) コントロール
* 軽荷重効率管理を含む
- 爆発モード操作
- 連続性のない伝導モード (DCM), プログラム可能な限界値で動的SRオン/オフ制御
- プログラム可能な適応遅延
* プログラム可能な傾斜補償と電圧モード制御による平均またはピーク電流モード制御
* 閉ループソフトスタートと有効機能
* プログラム可能なスイッチング周波数 1MHzまで 2方向同期
* (+3%) サイクルごとに電流制限保護
導入についてUCC28950QPWRQ1
* 変相式フルブリッジ変換機
* 産業用電源システム
* 高密度の電源構造
* 太陽光インバーターと電気自動車
