詳細情報 |
|||
| 出力型: | 調節可能 | 出力数: | 1 |
|---|---|---|---|
| 電圧 - 入力 (分): | 9V | 電圧 - 入力 (最大): | 75V |
| 電圧 - 出力 (分/固定): | 2.5V | 電圧 - 出力 (最大): | 73V |
| 電流 - 出力: | 500mA | 動作温度: | -40°C ~ 125°C (TJ) |
| ハイライト: | 8-WDFN LM5007SD/NOPB スイッチング 規制 IC,500mA LM5007SD/NOPB スイッチング 規制 IC,LM5007SD/NOPB |
||
製品の説明

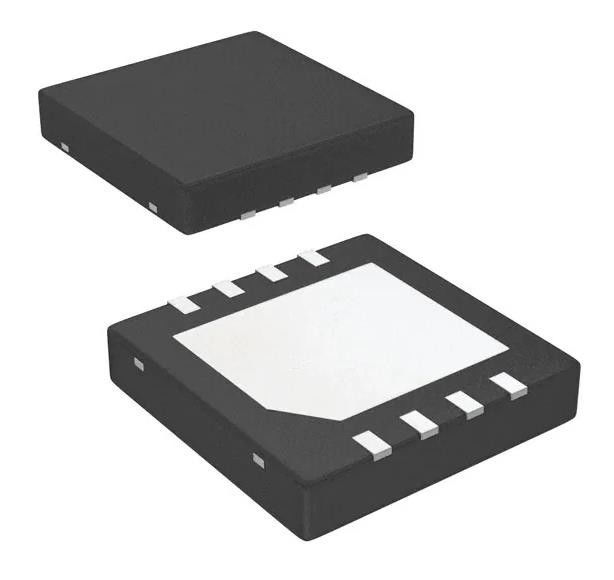

LM5007SD/NOPB スイッチングレギュレーターIC ポジティブ調節可能 2.5V 1出力 500mA 8-WDFN
仕様 LM5007SD/NOPB
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力型 | 調節可能 |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 9V |
| 電圧 - 入力 (最大) | 75V |
| 電圧 - 出力 (分/固定) | 2.5V |
| 電圧 - 出力 (最大) | 73V |
| 電流 - 出力 | 500mA |
| 周波数 - 切り替える | - |
| シンクロン直す器 | 違う |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-WDFN 露出パッド |
| 供給者のデバイスパッケージ | 8-WSON (4x4) |
| 基本製品番号 | LM5007 |
特徴LM5007SD/NOPB
• 多功能 シンクロン バック DC/DC 変換器
9Vから75Vまでの稼働入力電圧範囲
80V,0.7A Nチャネルバックスイッチ
内部高電圧VCC調節器
調整可能な出力電圧
高効率の運用
• 適応性のある恒常的なオンタイム制御アーキテクチャ
超高速 臨時 反応
制御ループの補償は必要ない
• ほぼ 恒常 的 に 変化 する 周波数
◎PWMオンタイムは入力電圧に逆転する
精度2.5-V参照
• 低入力静電
• 堅固 な 設計 に 備わっ て いる 固有 の 保護 特性
電子電流の制限保護
VCCとゲートドライブUVLO保護
ヒステレシスによる熱停止保護
外部シャットダウン制御
• 8-ピン VSSOP と WSON パッケージ
• WEBENCH® パワー デザイナー を 使い て オーダーメイド の 調節器 の 設計 を 作成 する
導入についてLM5007SD/NOPB
• 隔離されていないDC/DC バック 調節器
• 二次高電圧電極調節器
• 48V 自動車システム
