詳細情報 |
|||
| 出力数: | 1 | 電圧 - 入力 (分): | 4V |
|---|---|---|---|
| 電圧 - 入力 (最大): | 40V | 電圧 - 出力 (分/固定): | 0.8V |
| 電圧 - 出力 (最大): | 28V | 電流 - 出力: | 5A |
| 周波数 - 切り替える: | 200kHz～2.5MHz | 動作温度: | -40°C ~ 125°C (TJ) |
| ハイライト: | 0.8V LMR14050QDPRRQ1 スイッチ調節器IC,ポジティブ調整可能な LMR14050QDPRRQ1 切り替え調節器IC,1 出力 LMR14050QDPRRQ1 切り替え調節器IC |
||
製品の説明

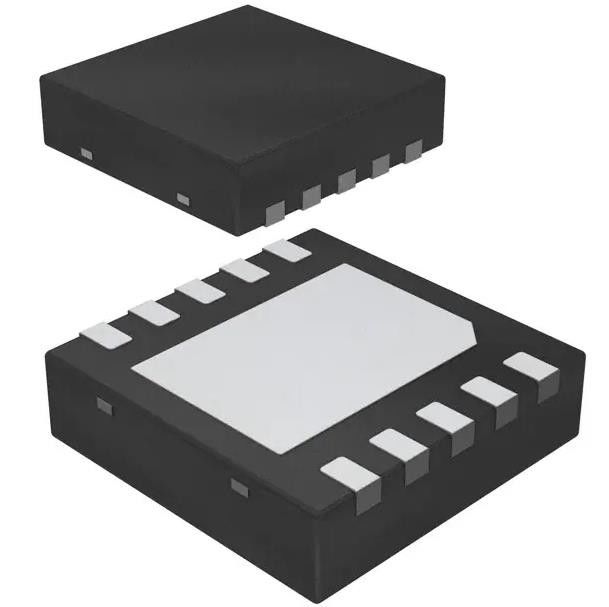

LMR14050QDPRRQ1 スイッチングレギュレーターIC ポジティブ調整可能 0.8V 1 出力 5A
仕様 LMR14050QDPRRQ1
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | 自動車用,AEC-Q100,SIMPLE SWITCHER® |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力型 | 調節可能 |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 4V |
| 電圧 - 入力 (最大) | 40V |
| 電圧 - 出力 (分/固定) | 0.8V |
| 電圧 - 出力 (最大) | 28V |
| 電流 - 出力 | 5A |
| 周波数 - 切り替える | 200kHz~2.5MHz |
| シンクロン直す器 | 違う |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 10-WDFN 露出パッド |
| 供給者のデバイスパッケージ | 10-WSON (4x4) |
| 基本製品番号 | LMR14050 |
特徴LMR14050QDPRRQ1
• 自動車用用途に適しています
■AEC-Q100 資格:
- 装置の温度グレード1: -40 °Cから125 °Cの環境動作温度範囲
- 装置 HBM ESD分類レベル H1C
- デバイスCDMESD分類レベルC4A
4Vから40Vの入力範囲
• 5 連続出力電流
超低 40 μA 動作静電
• 90mΩ 高端MOSFET
■ 最低のオンタイム: 75 ns
• 制御モード
• 200 kHz から 2.5 MHz まで 調節 できる 切り替える 周波数
• 周波数 を 外部 の 時計 に 同期 する
• EMI の削減のためにスペクトラムを分散するオプション
• 内部 補償 容易 な 使用
• 高負荷サイクル操作がサポートされています
• 精密 な 入力 を 可能 に する
1 μA 切断電流
• 外部ソフトスタート
• 熱,過電圧,短距離保護
• パワーパッドTM パッケージ付きの8ピンHSOIC
導入についてLMR14050QDPRRQ1
• 自動車用バッテリー規制
• 工業用 電源
• 通信・データ・コム・システム
• 一般目的の広域ワイン規制
