詳細情報 |
|||
| チャンネル数: | 6 | センター/カットオフ周波数: | 100MHz (カットオフ) |
|---|---|---|---|
| 減少の価値: | -30dB @ 800MHz | 抵抗-チャネル（オーム）: | 100 |
| 値: | R=100オーム,C=17pF | 動作温度: | -40°C ~ 125°C |
| 申請: | 自動車 | フィルター順序: | 2番目 |
| ハイライト: | 17pF pi EMIフィルター,6チャネル pi EMIフィルター,TPD6F002QDSVRQ1 |
||
製品の説明

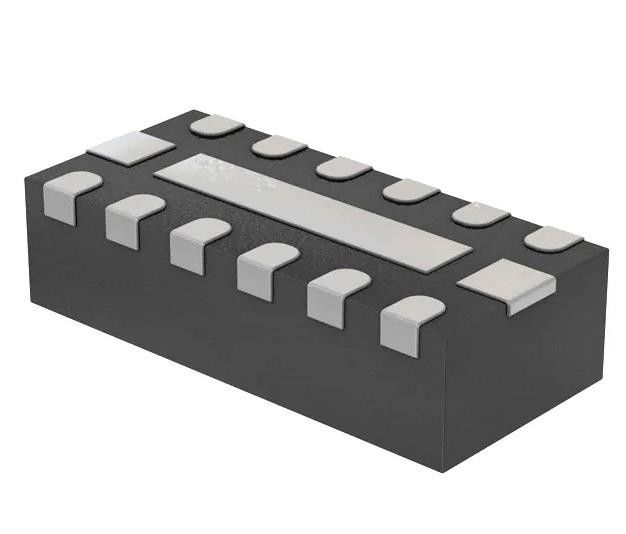

TPD6F002QDSVRQ1 RC (Pi) EMIフィルター 2次順位 低通路 6 チャネル C = 17pF
仕様 TPD6F002QDSVRQ1
| タイプ | 記述 |
| カテゴリー | フィルター |
| EMI/RFIフィルター (LC,RCネットワーク) | |
| Mfr | テキサス・インストラクション |
| シリーズ | 自動車,AEC-Q100,TPD |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| タイプ | ローパス |
| フィルター順序 | 2番目 |
| テクノロジー | RC (Pi) |
| チャンネル数 | 6 |
| 中央/切断周波数 | 100MHz (カットオフ) |
| 減衰値 | -30dB @ 800MHz |
| 抵抗 - チャンネル (オム) | 100 |
| 価値観 | R=100オーム,C=17pF |
| ESD 保護 | そうだ |
| 動作温度 | -40°C ~ 125°C |
| 申請 | 自動車 |
| 定数電圧 | - |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 12-WFDFN 露出パッド |
| サイズ / 寸法 | 0.118"L x 0.053"W (3.00mm x 1.35mm) |
| 高さ | 00.032インチ (0.81mm) |
| 基本製品番号 | TPD6F002 |
特徴TPD6F002QDSVRQ1
*AEC-Q101 資格
* データポートのための6チャネルEMIフィルタリング
- -47 dB 100 MHz でクロスストーク減衰
- -30 dB 800 MHz で挿入損失
- -3 dB バンド幅 100 MHz
フィルター配置 (R=1002,CTOTAL=34pF)
* ESD 保護の強さは IEC 61000-4-2 を超える (4) レベル
- +20kV IEC 61000-4-2 接触放電
- +30kV IEC 61000-4-2 エアギャップ放出
* 低流出電流 20 nA (最大)
*スペース節約 SON パッケージ (3mm x 1.35mm)
導入についてTPD6F002QDSVRQ1
•LCDディスプレイインターフェース
• GPIO
• メモリー インターフェース
• フレックス ケーブル の データ ライン
• FPD-リンク
