詳細情報 |
|||
| チャンネル数: | 4 | 入力-側面1/Side 2: | 3/1 |
|---|---|---|---|
| チャンネルタイプ: | 一方向 | 電圧-分離: | 2500Vrms |
| 共通モード一時的な免除（分）: | 85kV/μs | データレート: | 100Mbps |
| 伝搬遅延のtpLH/tpHL （最高）: | 16ns、16ns | 脈拍幅のゆがみ（最高）: | 4.9ns |
| ハイライト: | 100Mbps 目的 デジタル 隔離器,4 チャネル用途 デジタル隔離器,2500Vrms デジタル・アイソレーター |
||
製品の説明

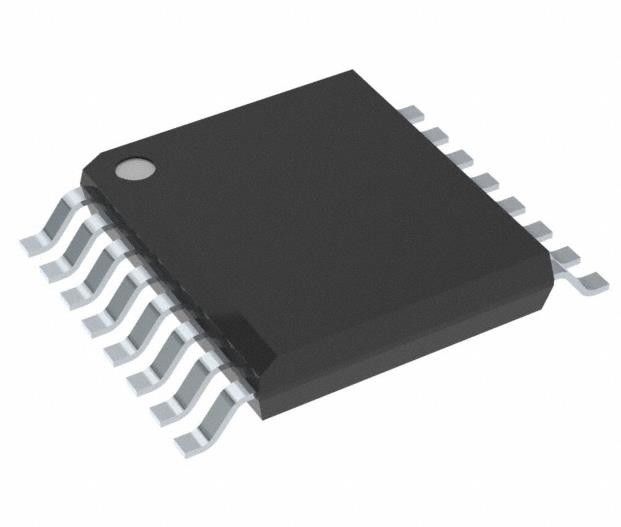

ISO7741FQDBQRQ1 一般用途デジタル隔離器 2500Vrms 4チャンネル 100Mbps 85kV/μs
仕様 ISO7741FQDBQRQ1
| タイプ | 記述 |
| カテゴリー | 隔離器 |
| デジタル・アイソレーター | |
| Mfr | テキサス・インストラクション |
| シリーズ | 自動車,AEC-Q100 |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| テクノロジー | 容量結合 |
| タイプ | 一般的な目的 |
| 孤立 し た 力 | 違う |
| チャンネル数 | 4 |
| 入力 - ページ1/ページ2 | 信頼 の 源 と なる |
| チャンネルタイプ | 一方向 |
| 電圧 - 隔離 | 2500Vrms |
| 一般モード 臨時免疫力 (分) | 85kV/μs |
| データレート | 100Mbps |
| 増殖遅延 tpLH / tpHL (最大) | 16n,16n |
| パルス幅歪み (最大) | 4.9ns |
| 昇降時間 (種類) | 2.4ns,2.4ns |
| 電圧 - 供給 | 2.25V~5.5V |
| 動作温度 | -40°C ~ 125°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-SSOP (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 16-SSOP |
| 基本製品番号 | ISO7741 |
特徴ISO7741FQDBQRQ1
• 自動車用向けに適格
•AEC-Q100資格を取得し,以下の結果を得ています.
装置の温度 グレード1:環境の温度40°C~125°C
• 機能的安全性
機能的安全システムの設計を支援する文書:ISO7740-Q1,ISO7741-Q1,ISO7742-Q1
• 100 Mbps のデータ 速さ
● 堅固な隔離壁
1500 VRMS の稼働電圧で 100 年以上の寿命
〜 5700 VRMS の隔離値まで
◎最大12.8kVの電圧突発能力
標準CMTIで ±100kV/μs
広範囲の電源:2.25Vから5.5V
• 2.25V から 5.5V レベルへの変換
• デフォルト出力高 (ISO774x) と低 (ISO774xF) オプション
• 1 Mbps で 1 チャンネルあたり 1.5 mA の低電力消費
• 低発散遅延:典型的には10.7 ns (5-V供給)
• 強力な電磁相容性 (EMC)
システムレベルのESD,EFT,および電波抵抗
断熱壁を越えて接触放出保護
低排出量
超幅SOIC (DWW-16),幅SOIC (DW-16) とQSOP (DBQ-16) のパッケージオプション
• 安全性に関する認定:
DIN VDE V 0884-11:2017-01
UL 1577 コンポーネント認識プログラム
CSA,CQC,TUVの認定
導入についてISO7741FQDBQRQ1
• ハイブリッド・電気・パワートレインシステム (EV/HEV)
バッテリー管理システム (BMS)
乗用式充電器
引力インバーター
DC/DCコンバーター
インバーターとモーター制御
