詳細情報 |
|||
| 出力型: | 調節可能 | 出力数: | 1 |
|---|---|---|---|
| 電圧 - 入力 (分): | 4.5V | 電圧 - 入力 (最大): | 42V |
| 電圧 - 出力 (分/固定): | 1.285V | 電圧 - 出力 (最大): | 37V |
| 電流 - 出力: | 5A | 周波数 - 切り替える: | 500kHz |
| ハイライト: | 1.285V LM22678TJE-ADJ/NOPB スイッチング 規制 IC,5A LM22678TJE-ADJ/NOPB 切り替え制御IC,調整可能な LM22678TJE-ADJ/NOPB 切り替え制御IC |
||
製品の説明
LM22678TJE-ADJ/NOPB スイッチングレギュレーターIC ポジティブ調節可能 1.285V 1 出力 5A
仕様 LM22678TJE-ADJ/NOPB
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | SIMPLE SWITCHER® |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力型 | 調節可能 |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 4.5V |
| 電圧 - 入力 (最大) | 42V |
| 電圧 - 出力 (分/固定) | 1.285V |
| 電圧 - 出力 (最大) | 37V |
| 電流 - 出力 | 5A |
| 周波数 - 切り替える | 500kHz |
| シンクロン直す器 | 違う |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |

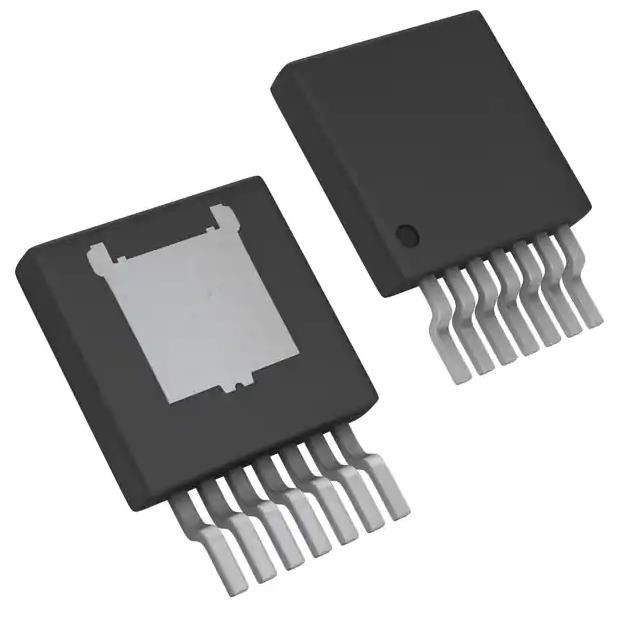

| パッケージ/ケース | TO-263-7 薄い |
| 供給者のデバイスパッケージ | TO-263-7 薄い |
| 基本製品番号 | LM22678 |
特徴LM22678TJE-ADJ/NOPB
• 新しい製品: LM61460 3Vから36V,6A低EMI同期変換器
• 幅広く入力電圧範囲:4.5Vから42V
内部補償電圧モード制御
低ESRのセラミックコンデンサターで安定
• 100mΩ NチャネルMOSFET
•出力電圧のオプション:
-ADJ (出力は1.285V以下)
-5.0 (出力は5Vに固定)
・ ±1.5% フィードバック基準精度
• 500 kHz の 切り替える 周波数
・40°C~125°C 動作点の温度範囲
• 精度 オンピンのピン
• 組み込まれてるブートストラップダイオード
• 組み込みソフトスタート
• WEBENCH® が完全に有効
• LM22678-Q1は,AEC-Q100グレード1の資格を持つ自動車グレードの製品です (動作交差点温度40°Cから+125°C)
• PFM (露出パッド) パッケージ
導入についてLM22678TJE-ADJ/NOPB
• 産業用分散電源アプリケーション
• 試験と測定
• 電気機器
• 一般用途のVINアプリケーション
