詳細情報 |
|||
| コアサイズ: | 16ビット | スピード: | 25MHz |
|---|---|---|---|
| 接続性: | Iの² C、IrDA、SCI、SPI、UART/USART | 周辺機器: | ブラウンアウト検出/リセット,DMA,POR,PWM,WDT |
| I/O の数: | 31 | プログラムメモリサイズ: | 32KB (32K x 8) |
| RAM サイズ: | 2K × 8 | ||
| ハイライト: | 16ビットマイクロコントローラIC,MSP430F5172IRSBR マイクロコントローラIC,MSP430F5172IRSBR |
||
製品の説明

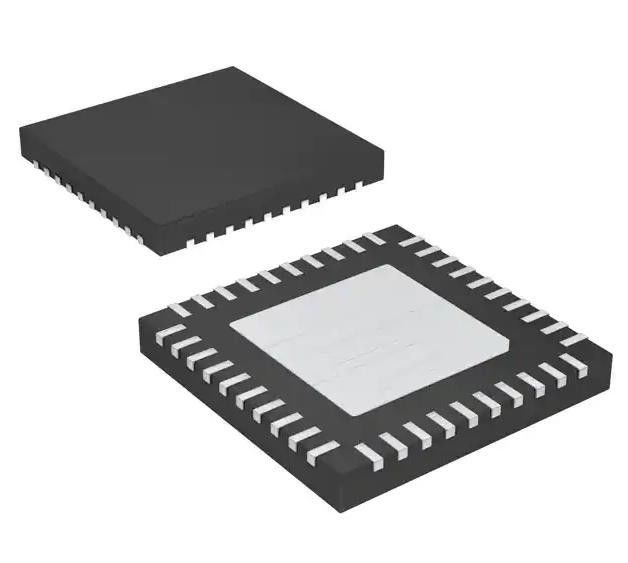

MSP430F5172IRSBR MSP430 CPUXV2 MSP430F5xx マイクロコントローラ IC 16ビット 25MHz フラッシュ
仕様 MSP430F5172IRSBR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| マイクロコントローラー | |
| Mfr | テキサス・インストラクション |
| シリーズ | MSP430F5xx |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| Digi-Reel® | |
| コアプロセッサ | MSP430 CPUXV2 |
| コアサイズ | 16ビット |
| スピード | 25MHz |
| 接続性 | I2C, IrDA, SCI, SPI, UART/USART |
| 周辺機器 | ブラウンアウト検出/リセット,DMA,POR,PWM,WDT |
| I/O の数 | 31 |
| プログラムメモリサイズ | 32KB (32K x 8) |
| プログラムメモリタイプ | フラッシュ |
| EEPROM サイズ | - |
| RAM サイズ | 2K × 8 |
| 電圧 - 供給 (Vcc/Vdd) | 1.8V~3.6V |
| データ変換機 | A/D 11x10b |
| オスイレーター型 | 内部 |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 40-WFQFN 露出パッド |
| 供給者のデバイスパッケージ | 40WQFN (5x5) |
| 基本製品番号 | MSP430F5172 |
特徴MSP430F5172IRSBR
• 低電圧帯: 3.6 V から 1.8 V まで
• 超低電力消費
アクティブモード (AM): 180 μA/MHz
待機モード (LPM3 WDTモード,3V): 1.1 μA
停止モード (LPM4 RAM 保持, 3 V): 0.9 μA
シャットダウンモード (LPM4)53V:0.25 μA
• 待機モードから5μs未満で目覚める
• 16 ビット RISC アーキテクチャ,拡張メモリ, 40 ns インストラクション サイクルの時間
• 柔軟な電源管理システム
プログラム可能な制御コア供給電圧と完全に統合されたLDO
給電電圧の監視,監視,停電
• 統一 時計 システム
周波数安定化のためのFLL制御ループ
低電力低周波内部時計源 (VLO)
低周波トリミングされた内部参照源 (REFO)
32kHzの結晶 (XT1)
25MHz (XT1) までの高周波結晶
• ハードウェア マルチプリカーは32ビット操作をサポートします
• 3チャネルDMA
• 最大20mAの駆動強度を持つ12つの5V対応デジタルプッシュ/プルI/Oまで
• 16ビットタイマー TD0 3つのキャプチャ/比較レジスタと高解像度モードのサポート (1) 40ピンQFNパッケージオプションで完全な機能.他のパッケージの利用可能な機能については,シグナル説明を参照.
• 16 ビットタイマー TD1 3 つのキャプチャ/比較レジスタと高解像度モードのサポート
• 16 ビットタイマー TA0 3 つのキャプチャ/比較レジスタ
ユニバーサルシリアル通信インターフェイス (USCIs) (1)
USCI_A0 サポート:
強化されたUARTは自動ボードレート検出をサポート
IrDAエンコーダーとデコーダー
シンクロンSPI
USCI_B0 サポート:
I2C
シンクロンSPI
• 10 ビット 200kbps アナログ・デジタル変換器 (ADC)
内部参照
試料を採取して保持する
自動スキャン機能
温度センサーを含む最大8つの外部チャネルと2つの内部チャネル
超低電源モードを含む最大16チャネルオンチップコンパレーター (1)
• シリアル オン ボード プログラミング,外部 プログラミング 電圧 の 必要 が ない
● デバイス 比較 方法 は,利用 できる 家族 の メンバー を 概要 する
• 40ピンのQFN (RSB),38ピンのTSSOP (DA),40ピンのDIEサイズBGA (YFF) パッケージで利用可能
導入についてMSP430F5172IRSBR
• アナログとデジタルセンサーシステム
• LED照明
• デジタル 電源
• 運動 制御
• リモコン
• 恒温器
