詳細情報 |
|||
| ロジックタイプ: | 単安定 | 独立した回路: | 2 |
|---|---|---|---|
| Schmittの制動機入力: | そうだ | 伝搬遅延: | 13 ns |
| 電流 - 出力高,低: | 12mA 12mA | 電圧 - 供給: | 2V～5.5V |
| 動作温度: | -40°C ~ 125°C | ||
| ハイライト: | 16-VQFN モノスタブルマルチビブラタ,SN74LV123ARGYR モノスタブルマルチビブラータ,SN74LV123ARGYR |
||
製品の説明
MSP430F5172IRSBR MSP430 CPUXV2 MSP430F5xx マイクロコントローラ IC 16ビット 25MHz フラッシュ
仕様 SN74LV123ARGYR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| マルチビブラータ | |
| Mfr | テキサス・インストラクション |
| シリーズ | 74LV |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| ロジックタイプ | 単調性 |
| 独立した回路 | 2 |
| シュミットトリガー入力 | そうだ |
| 増殖遅延 | 13 ns |
| 電流 - 出力高,低 | 12mA 12mA |
| 電圧 - 供給 | 2V~5.5V |
| 動作温度 | -40°C ~ 125°C |
| マウントタイプ | 表面マウント |

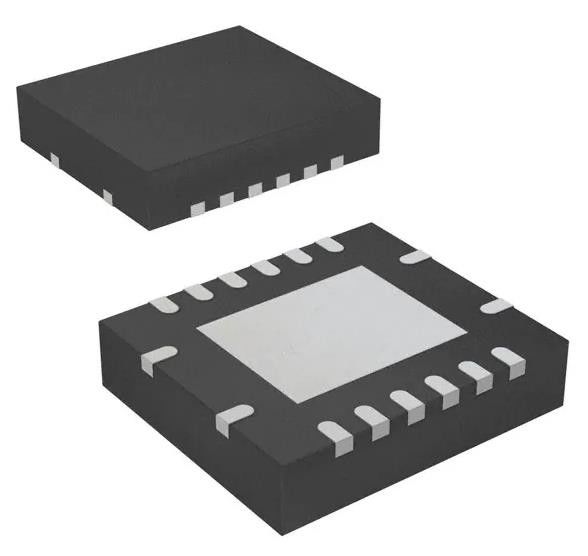

| パッケージ/ケース | 16-VFQFN 露出パッド |
| 供給者のデバイスパッケージ | 16-VQFN (4x3.5) |
| 基本製品番号 | SN74LV123 |
特徴SN74LV123ARGYR
* 2Vから5.5VのVcc操作
* 5Vで最大pdは11 ns
* 典型的なVolP (出力地面反射) < 0.8V Vcc = 3.3V,TA = 25'C典型的なVoHv (出力Vo Undershoot) > 2.3V Vcc = 3.3V,TA = 25'C
*すべてのポートで混合モード電圧操作をサポート
* スロー・インプット・トランジション・レートのためのA,B,CLR入力上のシュミット・トリガー回路
* エッジはアクティブ・ハイスまたはアクティブ・ロー・ゲート・ロジック・インプットから起動
* loff 部分電源停止モードの操作をサポート
* 非常長出力パルスで再起動可能で,作業サイクル100%まで
* オーバーライディング クリア 終了出力パルス
* 障害のない電源再設定 出力
* ラッチアップ性能 100 mA を超える PerJESD 78,クラス 11
* ESD 保護は JESD 22 を上回る
-2000-V 人間体モデル (A114-A)
- 200Vの機械モデル (A115-A)
- 1000V充電装置モデル (C101)
導入についてSN74LV123ARGYR
* AV受信機
* ブルーレイプレーヤーとホームシアター
* DVD レコーダー と プレーヤー
* デスクトップPCやノートPC
*デジタルラジオとインターネットラジオプレーヤー
* デジタルビデオカメラ (DVC)
* 組み込みPC
* GPS: 個人向け ナビゲーション 装置
* モバイル インターネット デバイス
* ネットワークアタッチドストレージ (NAS)
*パーソナル・デジタル・アシスタント (PDA)
* サーバーのPSU
* 固体ドライブ (SSD):クライアントとエンタープライズ
* ビデオ アナリティクス サーバー
* ワイヤレス ヘッドセット,キーボード,マウス
