詳細情報 |
|||
| 回路数: | 1 | スルーレート: | 2V/µs |
|---|---|---|---|
| -3db帯域幅: | 400kHz | 現在-入れられたバイアス: | 90μA |
| 電圧-入れられたオフセット: | 5 µV | 電流 - 供給: | 1.8mA |
| 電圧-供給のスパン（分）: | 2.7 V | 電圧-供給のスパン（最高）: | 5.5 V |
| ハイライト: | 1回路の電流感増幅器,INA240A1QDRQ1 電流感増幅器,8-SOIC 電流感増幅器 |
||
製品の説明

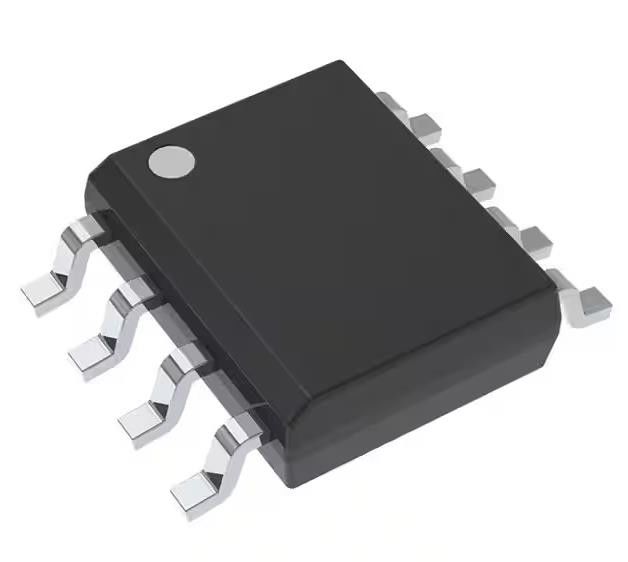

INA240A1QDRQ1 電流感増幅器 1回路 8-SOIC 400 kHz
仕様 INA240A1QDRQ1
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 線形 | |
| 増幅器 | |
| 計器,OPアンプ,バッファアンプ | |
| Mfr | テキサス・インストラクション |
| シリーズ | 自動車,AEC-Q100 |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 増幅器のタイプ | 現在の意味 |
| 回路数 | 1 |
| 出力型 | - |
| 流産率 | 2V/μs |
| -3dB帯域幅 | 400kHz |
| 電流 - 入力バイアス | 90 μA |
| 電圧 - 入力オフセット | 5 μV |
| 電流 - 供給 | 1.8mA |
| 電圧 - 供給範囲 (分) | 2.7V |
| 電圧 - 供給範囲 (最大) | 5.5V |
| 動作温度 | -40°C ~ 125°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-SOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 8-SOIC |
| 基本製品番号 | INA240 |
特徴INA240A1QDRQ1
•AEC-Q100 自動車用向け
温度グレード1: 温度帯40°Cから+125°C
温度レベル0: 温度範囲40°C~+150°C
HBM ESD分類レベルH2
CDM ESD分類レベルC5
• 機能的安全性
機能的安全システムの設計に役立つ文書
• 強化されたPWM拒絶
• 優れたCMRR:
132-dB DC CMRR
93-dB AC CMRR 50 kHz で
• 広範囲の共通モード: 4Vから80V
• 精度:
増幅誤差:0.20% (最大) 2.5ppm/°C (最大漂流)
オフセット電圧: ±25 μV (最大) 250nV/°C (最大漂流)
• 得る 利益:
INA240A1-Q1: 20V/V
INA240A2-Q1: 50V/V
INA240A3-Q1: 100V/V
INA240A4-Q1: 200V/V
導入についてINA240A1QDRQ1
• 電子 パワー ステアリング
• 安定 と 牽引 制御
• モーターとアクチュエータ制御
• 磁気管とバルブ制御
