詳細情報 |
|||
| 規制当局の数: | 1 | 電圧 - 入力 (最大): | 6.5V |
|---|---|---|---|
| 電圧 - 出力 (分/固定): | 0.8V | 電圧 - 出力 (最大): | 5V |
| 圧力の減少 (最大): | 0.2V @ 2A | 電流 - 出力: | 2A |
| 電流 - 静止 (Iq): | 4 mA | 電流 - 供給量 (最大): | 5 mA |
| ハイライト: | TPS7A8300RGRR 線形電圧調節器IC,プログラム可能な線形電圧調節器IC,TPS7A8300RGRR |
||
製品の説明
TPS7A8300RGRR 線形電圧調節器IC 調節可能/プログラム可能 1 出力 2A
仕様 TPS7A8300RGRR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 線形 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 出力構成 | ポジティブ |
| 出力型 | 調整可能/プログラム可能 |
| 規制当局の数 | 1 |
| 電圧 - 入力 (最大) | 6.5V |
| 電圧 - 出力 (分/固定) | 0.8V |
| 電圧 - 出力 (最大) | 5V |
| 圧力の減少 (最大) | 0.2V @ 2A |
| 電流 - 出力 | 2A |
| 電流 - 静止 (Iq) | 4mA |
| 電流 - 供給量 (最大) | 5mA |
| PSRR | 40dB (1MHz) |
| 制御機能 | 活性化,パワー 良い,柔らかいスタート |
| 保護 機能 | 超電流,超温度,低電圧ロックアウト (UVLO) |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |

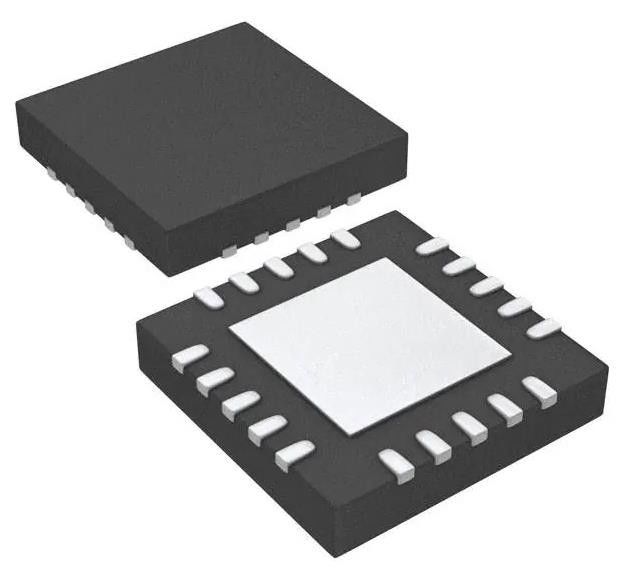

| パッケージ/ケース | 20-VFQFN 露出パッド |
| 供給者のデバイスパッケージ | 20-VQFN (3.5×3.5) |
| 基本製品番号 | TPS7A8300 |
特徴TPS7A8300RGRR
*超低断熱:125mV 最大2A
*出力電圧 騒音: 6 pVRM
* 電源のリップル拒絶: 1 MHz で 40 dB
* 入力電圧範囲:
- BIASなし:1.4Vから6.5V
- BIAS:1.1Vから6.5V
* 2 つの出力電圧モード:
- ANY-OUTT バージョン (PCBレイアウトによるユーザプログラム可能出力):
- 外部レジスタントは必要ない
- 出力電圧範囲: 0.8Vから3.95V
- 出力電圧範囲:0.8Vから5.0V
* 1.0% 精度 線,負荷,温度
*22F出力セラミックコンデンサで安定
* プログラム可能なソフトスタート出力
* パワー・グッド (PG) 出力
* 入手可能なパッケージ:
- 5mm×5mm VQFN-20
- 3.5mm×3.5mm VQFN-20
